ケーブルマスター　CM450

特長

音声、データ、およびビデオがすべてほとんどのインストールで組み合わされて混在しているので、1つの解決策を見つけるのは良いことです。
今日の情報およびエンターテインメントシステムに存在する複雑なワイヤ環境をテストするために。 造られたin tone generatorは、障害を追跡し、すべて　のタイプの設置済みケーブルの終端を見つけるのに便利です。

内蔵のリモートセットとワイヤマッパーセットを使用して、1人のユーザーが最大19個のリモートセットとワイヤマッパーセットを識別できます。
1人のユーザーが最大19のリモートケーブルと場所を識別できます。 堅牢で長年の使用に耐えられるように設計されたCableMasterは、正確で簡単な実地試験結果のための完璧なソリューション。

CableMaster 450はさらにケーブルの長さを測定できます。

機能概要

• 音声、データ、映像ケーブル検査用テスター
• 音声ケーブル(RJ-11/12　6ワイヤ)、LANケーブル(RJ-45　8ワイヤ)、同軸ケーブル(75Ω　F-タイプ)の結線状態を簡単表示
• 短絡、断線、リバース結線、誤配線、スプリットペアを表示
• 読み取り易い大型7型LCD
• TDR(ケーブル長測定)機能
• ケーブル識別が可能：ワイヤマッピング最大19ヶ所(オプション)
• トーン発生機能(4種類)でケーブルの欠落追跡に有効機能
• 本体下部にRJマスター・リモートを装備
• 低消費電力
• 自動電源OFF機能

本体／付属品

RJ45ジャック、F型コネクタ、RJ11/12ジャックを搭載

CM450の本体上部には、データケーブル/音声ケーブル用に、2個のRJジャックと、映像用に、1個のF型コネクタを搭載

リモート・テスターユニット

リモートユニット: RJ11/RJ12ジャック,RJ45ジャック

本体付属アクセサリー

同軸リモート(No.1-No.5)/F型コネクタカプラ(F81/1個)/ネットワークリモート(No.1-No.5）

本体付属アクセサリー

RJ45-ワニ口クリップ方式ケーブルアッセンブリ：約30cm

オプション品

IDリモートセット(７個)

7個のリモート・ユニットは、ネットワークおよび、ポートID試験に有効です

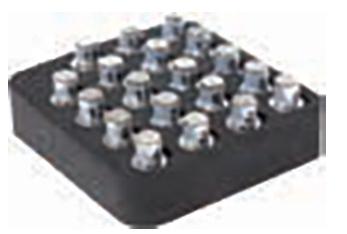

同軸・ワイヤマッピングリモート(P/N　T120C：19個)

ID/MAPは、19箇所の映像（同軸）ケーブルを、1度に試験が可能

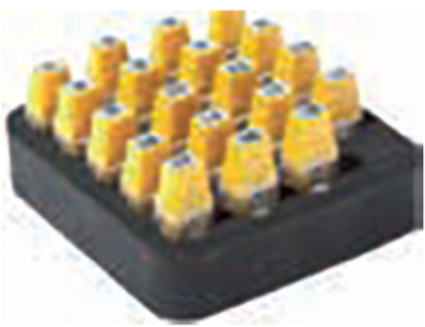

ネットワーク・ワイヤマッピングリモート(P/N　T121C：19個)

ID/MAPは、19箇所のデータ（ツイストペア）ケーブルを、1度に試験が可能 RJ45リモートには任意でＮｏを付与でき、認証が容易
