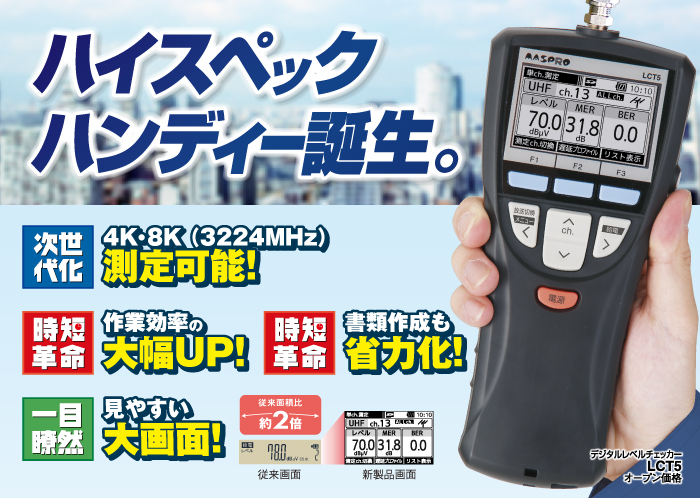

4K・8K(3224MHz)測定可能 デジタルレベルチェッカー LCT5

[メーカー] マスプロ電工
販売取扱製品

概要 仕様

メーカー在庫限りの販売となります。

概要

特長

デジタルレベルチェッカー、LCT5、マスプロ電工

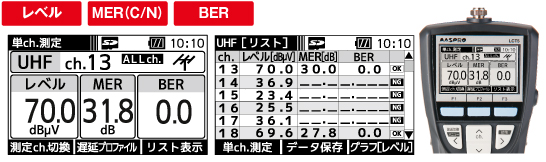

 3値同時測定 [レベル・MER・BER] ※1

欲しい値を同時に表示!
液晶画面の大画面化により、受信レベル・MER(C/N)・BERの測定結果を同時に表示でき、一目で必要なデータを確認できますから、作業時間の短縮につながります。

1 BSデジタル放送、110度CSデジタル放送の左旋は、2値になります。

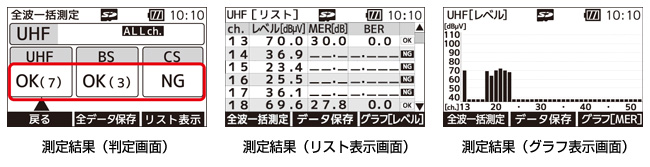

 全波一括測定機能

一気にまとめて測定し、作業効率アップ!!
ALLch.(全チャンネル)⇔SELch(登録したチャンネル)切替可能

地上デジタル放送、BSデジタル放送(右旋・左旋)、110度CSデジタル放送(右旋・左旋)の全帯域を一括測定できますから、壁面端子での受信判定が簡単に行えます。
また、帯域別またはチャンネルごとにMER(C/N)、BERを加味した受信判定結果を表示できます。

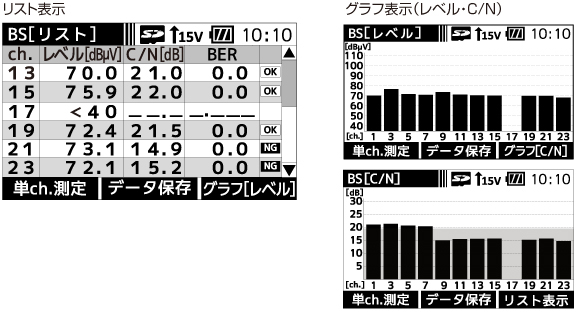

 多チャンネル測定

数あるチャンネルを一挙に測定!
従来のハンディタイプのチェッカーで実現できなかった多チャンネル測定モードを実装しました。受信レベル・MER(C/N)・BERを同時に表示し、チャンネルごとに受信判定表示をするリスト表示と、受信レベル、MER(C/N) ※2 をそれぞれ表示するグラフ表示の2種類あります。

※2 MER(C/S)のグラフ表示はマスプロ製レベルチェッカーでは初めてです。

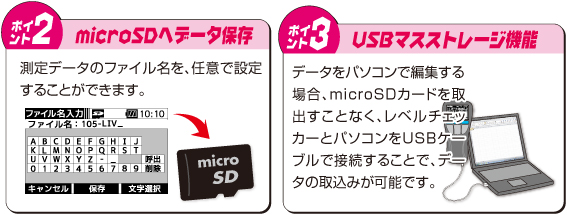

 データ保存・Excel形式でデータを書き出し

簡単書類作成

microSDカードにリスト表示、グラフ表示の測定データを保存できるようになり、かつ保存したデータの確認がレベルチェッカーで可能です。
また、データをパソコンで編集する際、microSDカードを取り出すことなく、レベルチェッカーとパソコンをUSBケーブルで接続することで、データの取込が可能です。無償で提供するソフトウエアと併せて使用することで、書類作成が容易にできます。

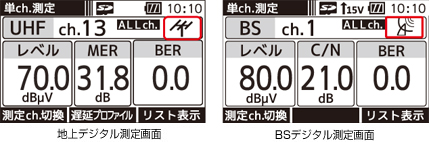

 受信確認マーク表示機能

地上デジタル放送に加え、BSデジタル放送、110度CSデジタル放送の受信確認マークを表示できますから、
この1台で、地上デジタル放送、BSデジタル放送、110度CSデジタル放送のアンテナ調整が容易にできます。




 サウンド機能
音でお知らせ!楽々アンテナ調整!



img-features07.jpgMER(C/N)が低くなる(アンテナ方向がずれている)と低音、MER(C/N)が高くなると高音でお知らせします。
また、MER(C/N)が高いほど音のピッチが短くなりますから、画面を見ずにアンテナ方向調整が容易にできます。


​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​ ​​​​​​​​​​​​​​LTE測定が可能

さらに、多様な電波測定が可能に!
LTE(携帯電話サービス700MHz帯)のRSSI(受信信号強度)を測定できます。また、リストやグラフで表示することもできます。

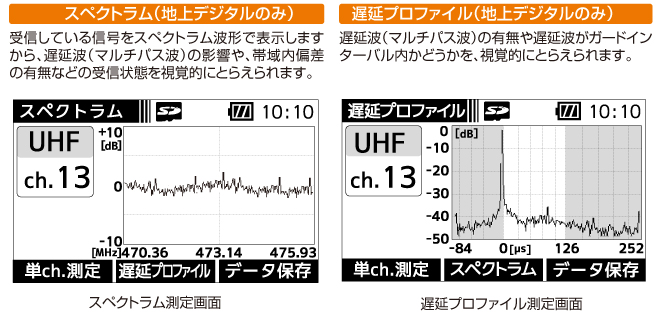

 ​​​​​​​​​​​​​​信号解析測定機能

測定値のグラフ化による視認性UP

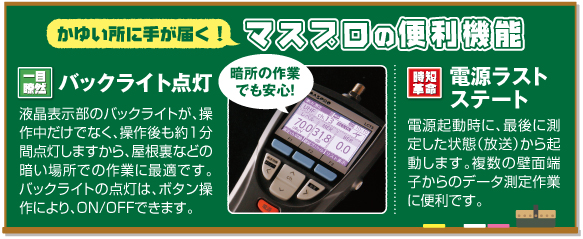

 ​​​​​​​​​​​​​​便利機能:バックライト点灯! 電源ラストステート


標準構成品
