クロージャーガスチェック工具
概要/特徴
特許番号：第2649093 H11年
より安全、コンパクト、簡単操作な乾燥空気方式によるガスチェック工具
地下ケーブル接続点（クロージャ）のガスフラッシュテストには、従来からN2ガスボンベ等を多様していましたが、当社では、より安全、コンパクト、簡単操作をコンセプトに乾燥空気方式によるガスチェック工具を開発しました。
- 一体化構造にしたため、持ち運びが容易となり、作業性が向上。
- 各メーカーのクロージャに対応。
- NTT、各通信事業者、国土交通省、電力系、各自治体、各電線メーカーで採用済み。
※本体には標準の[5号バルブホースセット]が付属しています。
※[6号バルブホースセット]はオプションとなりますので、別途ご発注願います。
操作手順
※1ヵ所約5分程度です
- スイッチをONにする。
- 三方弁コックを開き、空気乾燥度をインジケーターによりチェックする。（濃いブルーでOK）
- 三方弁コックを戻し、減圧弁ツマミを調整し、規定の封入圧力（通常は0.1Mpa）に設定する。
- 封入ガスホースをセットし、クロージャ―内に乾燥空気を充填する。
- 減圧弁指針を監視し、規定値0.1Mpaに達したら電源スイッチをOFFにする。
- 圧力計の指針が降下しないことを確認する。降下がある場合は、クロージャー本体に漏れがあります。石鹸水等をつけ、漏れの場所を確認してください。

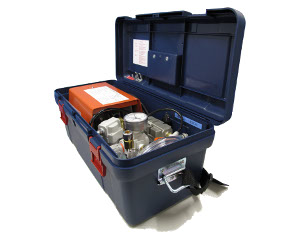

製品イメージ
仕様
| モデル | クロージャガスチェック工具(空気乾燥用) |
| 用途 | クロージャ内への封入・点検 |
| クロージャ封入・点検時間 | 約5分/1箇所程度 |
| 定格圧力 | 0.1MPa(1kg/㎠) |
| 定格流量 | 16リットル/min |
| 最高圧力 | 0.15MPa(1.5kg/㎠) |
| 定格時間 | 連続 |
| 定格消費電力 | 92/85W |
| 耐用時間 | 3000時間：コンプレッサ仕様 |
| 電源 | AC100V |
| 寸法 | L540mm×W250mm×H220mm |
| 重量 | 9.3kg |
