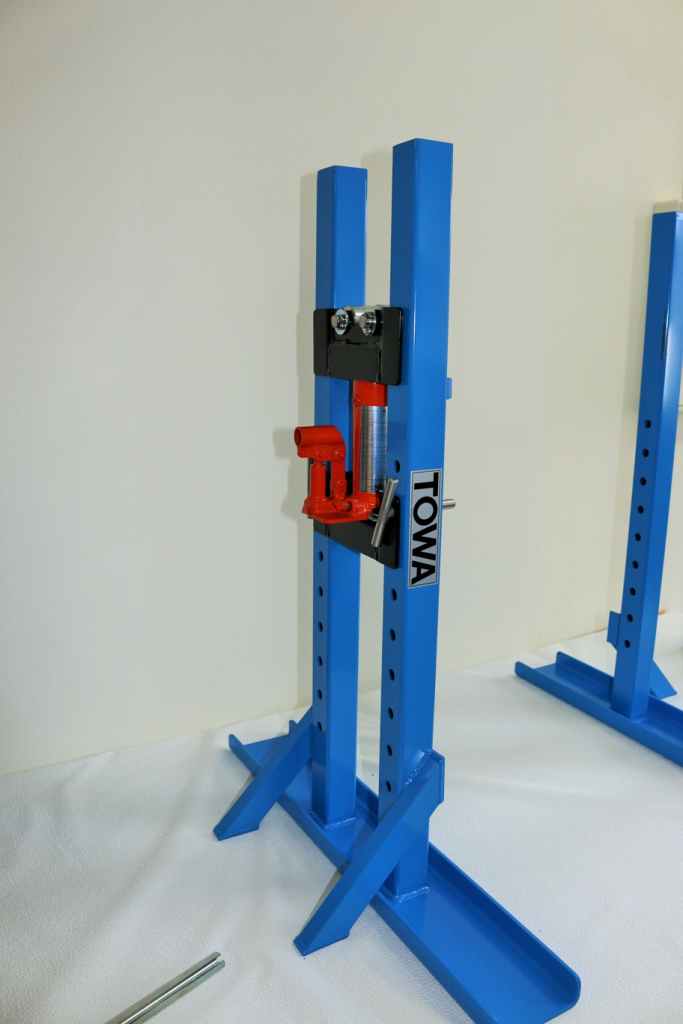

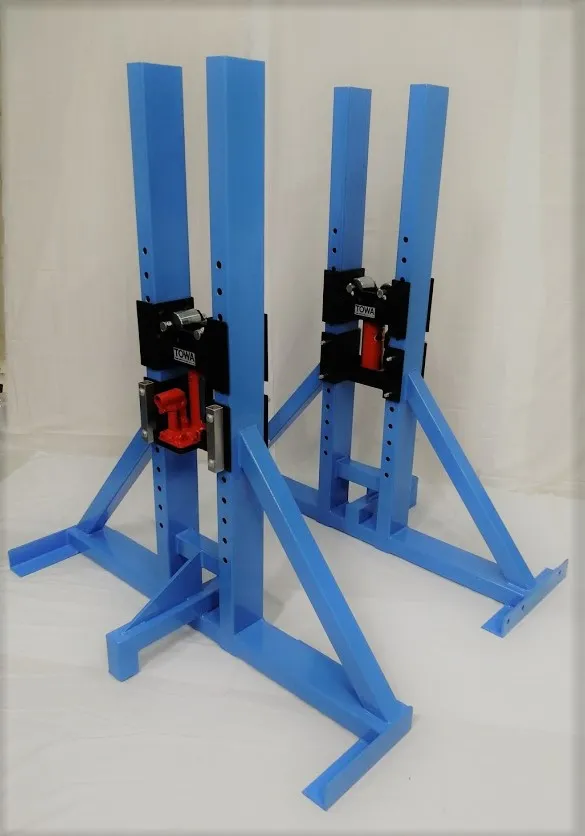

ケーブルドラムジャッキ/延線器具

3tケーブルドラムがこれ1台で対応可能です。
重量は片側表記となり、ベース、油圧、ローラーへと分割する事が可能です。
使用中、保管ともに、油圧の開閉は完全に締めた状態でご使用下さい。
また、保管の際はジャッキを下げた状態で保管下さい。
※シャフトの有無を選択できます。

※シャフト付は　φ55 × 肉厚10mm × 長さ1500mm

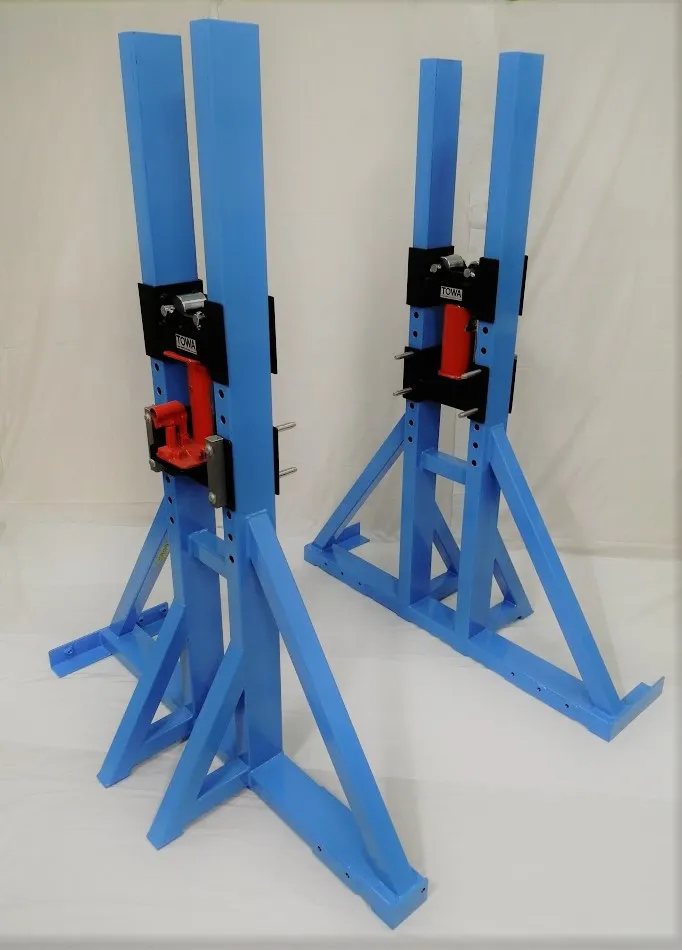

重量は片側表記となり、ベース、油圧、ローラーへと分割する事が可能です。
シャフトはφ76、肉厚15mm、重量52kg、長さ2300mm
使用中、保管ともに、油圧の開閉は完全に締めた状態でご使用下さい。
また、保管の際はジャッキを下げた状態で保管下さい。
※シャフトの有無を選択できます。

重量は片側表記となり、ベース、油圧、ローラーへと分割する事が可能です。
シャフトはφ101、肉厚25mm、重量111kg、長さ2500mm
使用中、保管ともに、油圧の開閉は完全に締めた状態でご使用下さい。
また、保管の際はジャッキを下げた状態で保管下さい。
※シャフトの有無を選択できます。

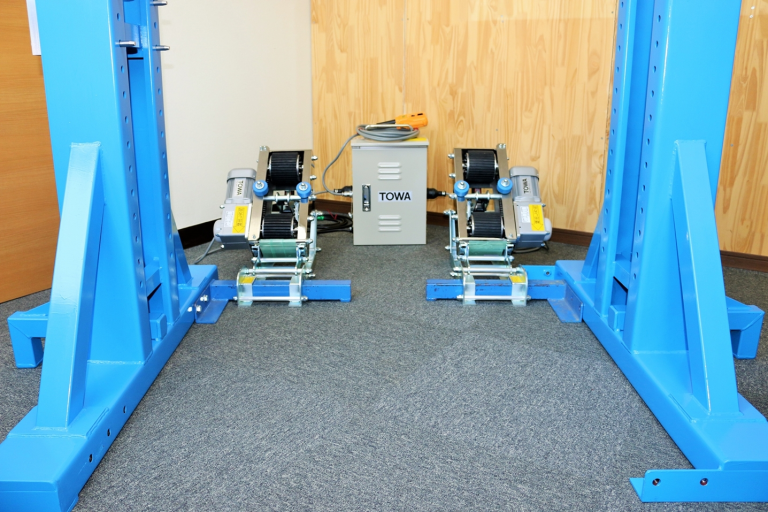

電線・ワイヤー・トロリ－などをドラムから自動で繰出します。
ドラムの回転効率を改善した、省エネタイプのケ－ブル繰出し機です。
インバ－タ－制御により安定した繰出し速度を持続してモ－タ－の力によりケ－ブル等を繰出すため、少人数・短時間の効率の良い作業が可能です。
延線ボールとの併用は不向き。ウインチ引きとの併用に最適です。

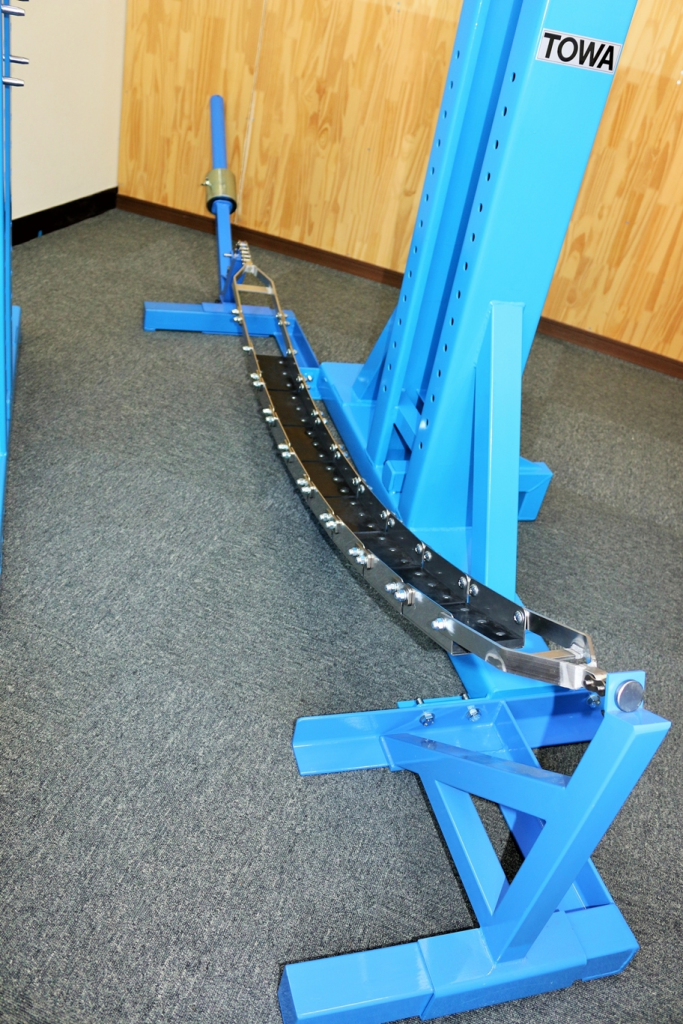

延線ボールとの併用に最適。
ドラムが回り過ぎず、ドラム下でケーブルの撓みを防止します。
その為、延線中のドラムに就く人を最小限に抑え、他の作業に廻る事が出来、効率が上がります。

ケーブルドラムの方向転換・移動が安全に楽々できます。
現場や倉庫でたいへん重視する製品としてご好評いただいております。

片側だけで使用すれば方向転換に最適です。
両側同時に使用すれば方向転換と移動にも最適です。

※ドラタンにケーブルドラムを乗せたままの状態は破損の原因になります。

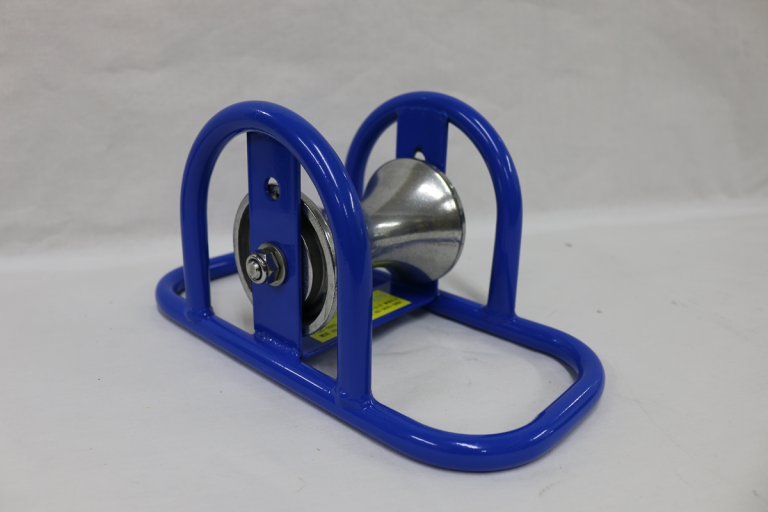

従来のローラーより良く廻り、良く転がります。
φ105まで使用可能、二段階の高さに変更可能です。

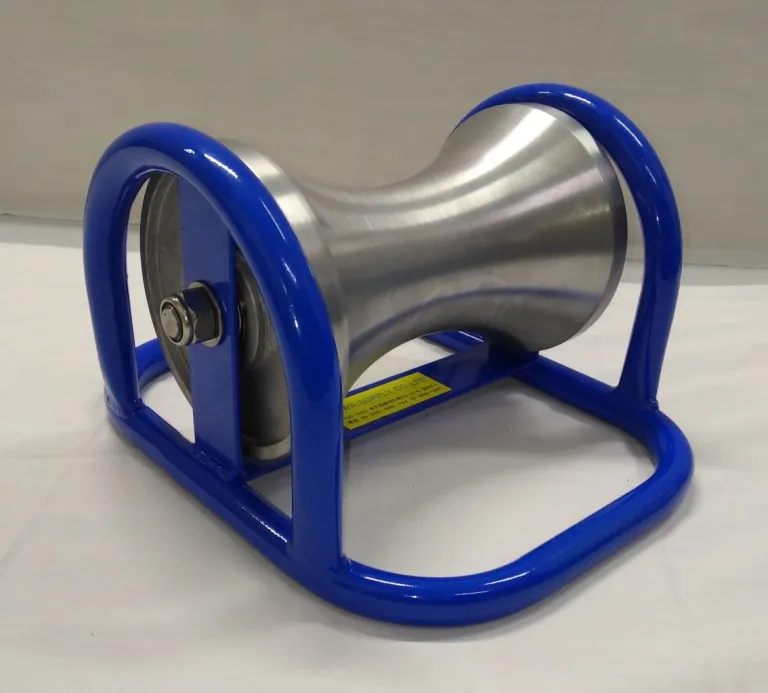

ベアリング入りのローラーで、良く廻り、良く転がります。
ローラーR部幅190ｍｍで太いケーブルにも対応します。

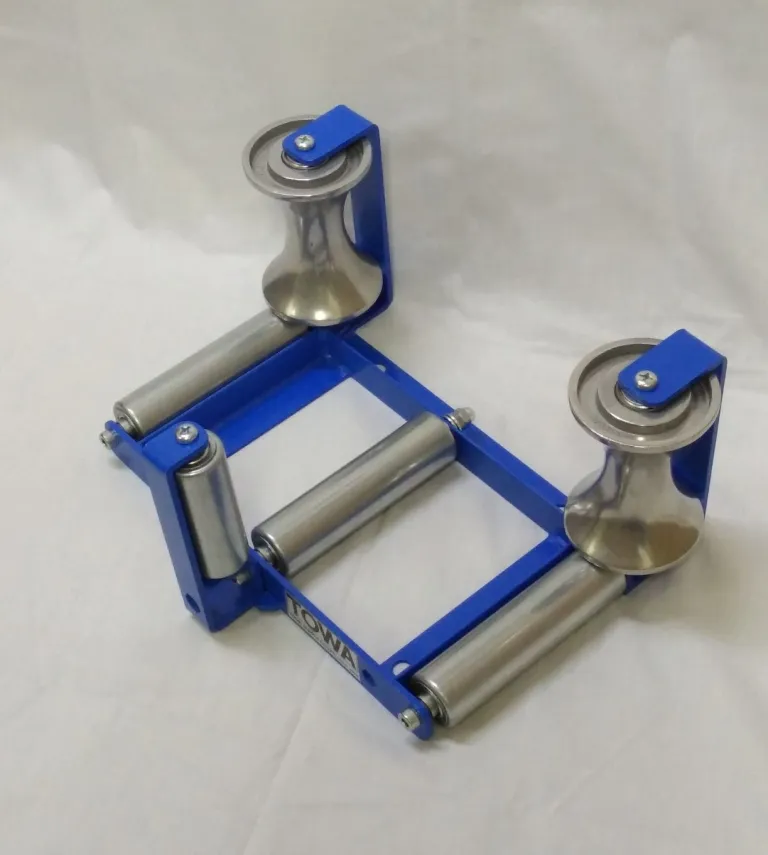

コーナーの敷設に便利です。補助ローラーが左右に可動するので整線も楽にできます。

ケーブルシャフト部など縦引きでのケーブル落下を防ぎます。立坑部でのケ－ブル敷設において作業の効率化と安全性を高めます。4種類の型式があり、各々適応サイズが異なります。
ケーブル縦引き時に、「延線ボール」と「グリッパー」を併用してご使用になれば、ケーブルウインチの使用がなくても、敷設作業ができます。

縦引き敷設指定工具（ケーブル落下防止機器）

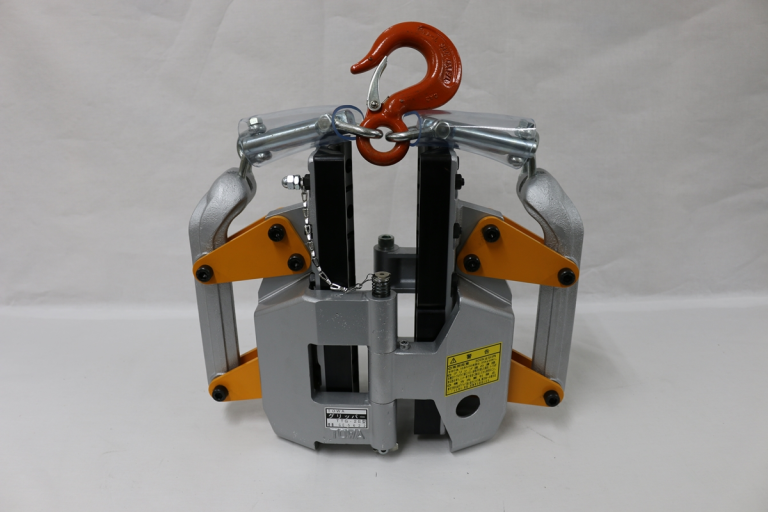

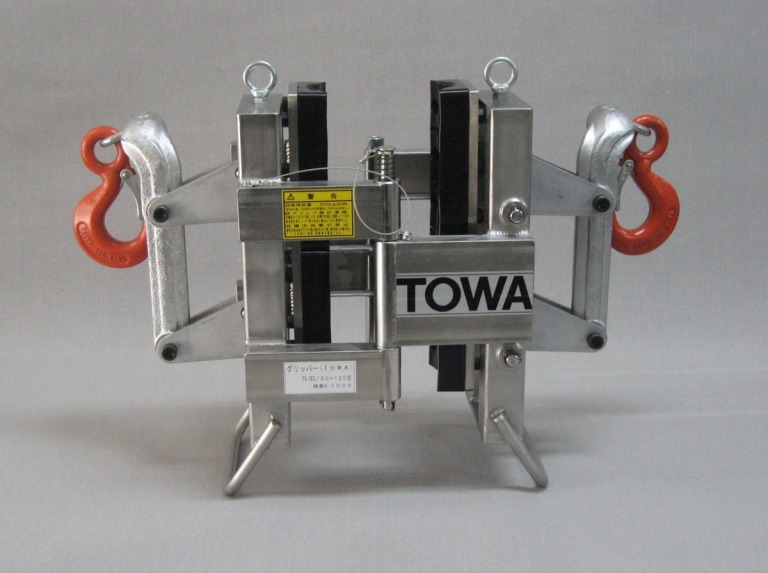

グリッパー　TTG-2E/2L/2S/2SS

グリッパーを上段開口部から2本のスリングベルトでV字に吊り下げ、ケーブルを挟むだけです。
保持用グリッパーは安全の為、短い距離でも2ヶ所以上使用して下さい。

※ケーブルの種類、仕上がり外径を参考に機種選定願います。

丸ケーブル（外径基準）

よりケーブル（600V基準）

グリッパーを上段開口部から2本のスリングベルトでV字に吊り下げ、ケーブルを挟むだけです。
保持用グリッパーは安全の為、短い距離でも2ヶ所以上使用して下さい。

※ケーブルの種類、仕上がり外径を参考に機種選定願います。
