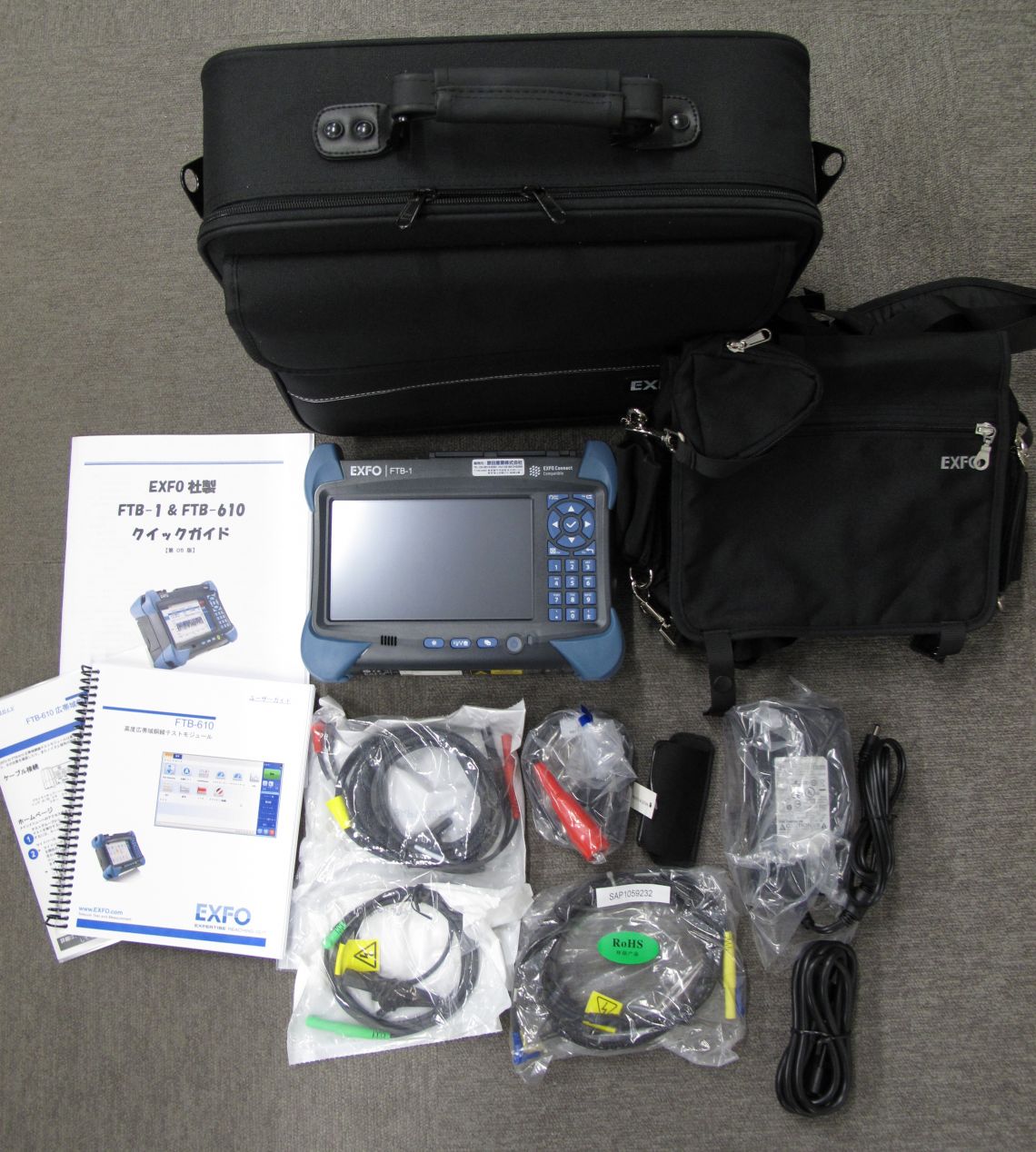

ケーブル障害位置測定器　FTB-610

概要/特徴

• 特徴 1パルス試験画面（TDR）

  自動 TDR

  • 測定範囲、ゲイン、パルス幅を自動に設定して、測定を行うことができます。
  • 測定範囲、ゲインについては、自動以外にも任意で設定ができます。



  Manual TDR

  • 測定範囲、ゲイン、 パルス幅 を任意に 設定して、測定を行います。パルス幅については自動も設定可能。Trace 機能を使用することで 過去に測定した測定結果と 比較することができます。
  • 12000m まで測定が可能です。



• 特徴 2断線箇所探索画面

  • 各パラメーター を設定後、 TDR 試験を開始します。
  • 画面右上の『 開始 』をクリックします。自動で TDR 測定が開始されます。



• 特徴 3メガー測定画面

  絶縁測定方法には、以下に示す 2 種類の方法があります。

  測定方法を選択して、各テストパラメータおよび合否判定の閾値を設定して、測定を開始します。



  • スナップショット : 1 回測定
  • 連続 : 連続測定（測定を停止する場合は停止アイコンを押す）



• 特徴 4絶縁不良測定画面 (RFL)

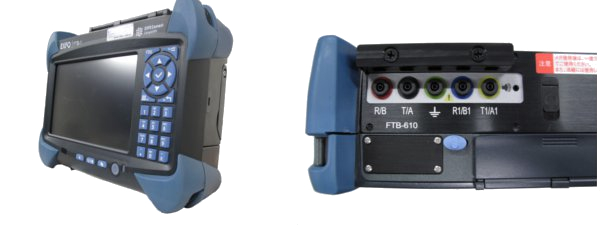

  測定するケーブルを接続し、モジュールを起動させる。

  • 良線 1 本法は、 T/A: 良線と R/B: 不良線 , アースに接続し、測定する。
  • 良線 2 本法は 、 T1/A1: 良線と T/A: 良線 , T/ 良線と R/B: 不良線 , アースに接続し、測定する。



  メイン画面の『 テスト 』タブを選択する。

  • テストグループ の『 RFL 』 テスト の『 RFL 』を選択して、 RFL 測定画面を起動させる。
