パッシブ製品

概要/特徴

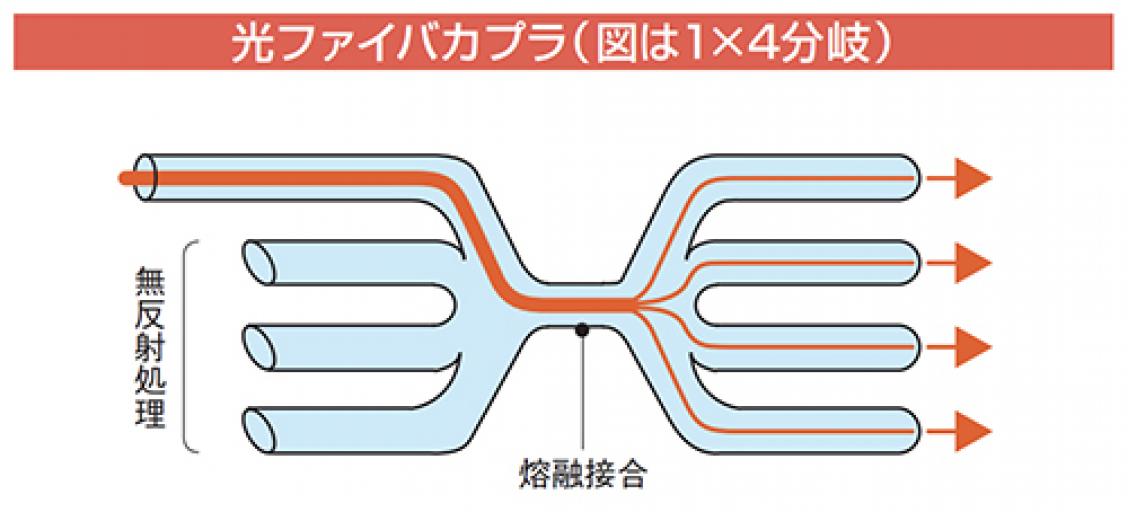

• 特徴 1光ファイバカプラと導波路スプリッタの構造について

  右図のように光ファイバの束を熔融接合したものです。
  入力された光は接合部で2等分または4等分に分岐され、各ポートより出力されます。
  光ファイバカプラは、分岐数が少ない場合、製法が比較的単純であるため、2分岐または4分岐として最適です。



• 特徴 2

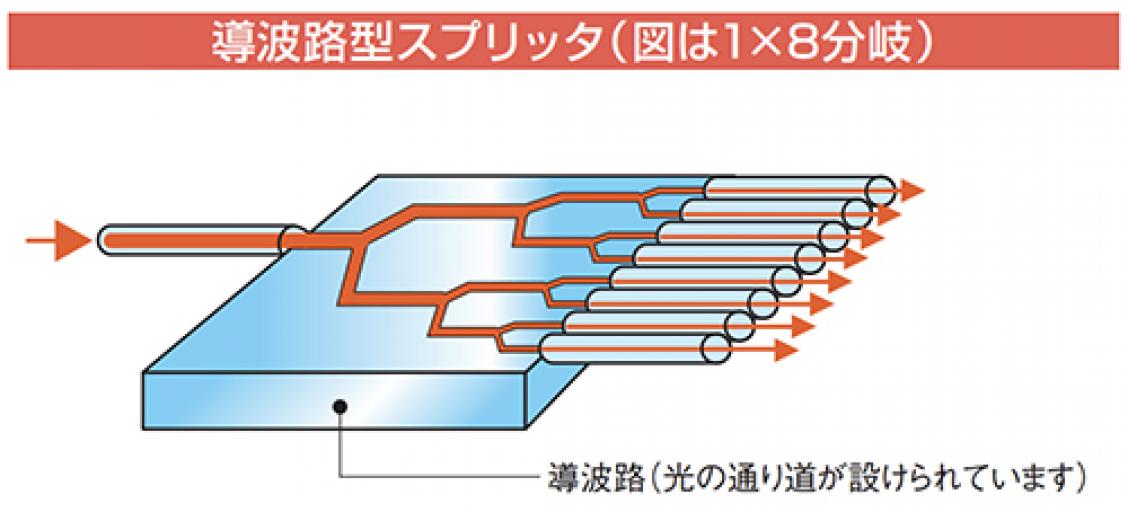

  右図のように導波路に光ファイバを接合したものです。
  板状ガラスの導波路にはY字型に枝分かれしていく光回路（光の通り道）が設けられており、その部分を光が通過するごとに分岐され、各ポートより8〜64等分されて出力されます。
  コンパクトなサイズで多くの光回路を構成できるため、分岐数の多い8分岐〜64分岐として最適です。

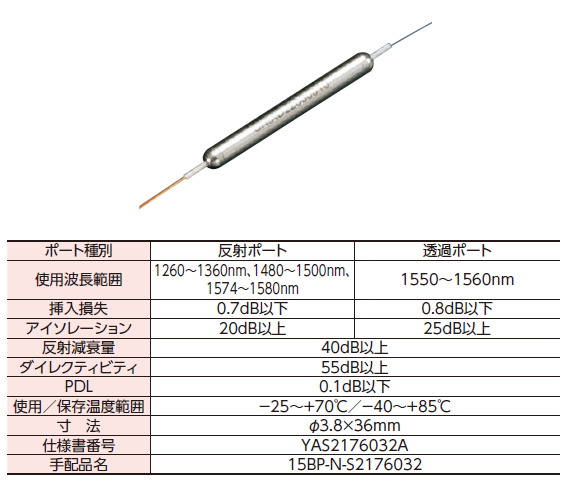

• WDMフィルタ

  • 1310nm、1490nmのデータ信号光と1550nmの映像信号光を、低挿入損失かつ高アイソレーションで合分波することができます。
  • 高信頼性設計により、−40〜＋85℃の温度範囲で使用可能です。

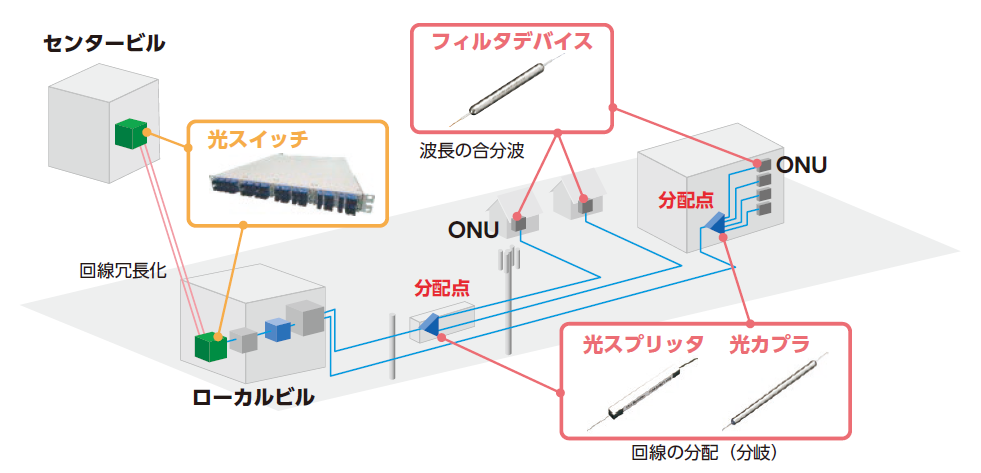

  • PON（Passive Optical Network）、FTTH（Fiber To The Home）、CATV＆ITVシステムなどに幅広く使用いただけます。
  • コネクタ付タイプもございます。お問い合わせください。
  • 光監視用途など、異なる波長の合分波も可能です。詳しくはお問い合わせください。

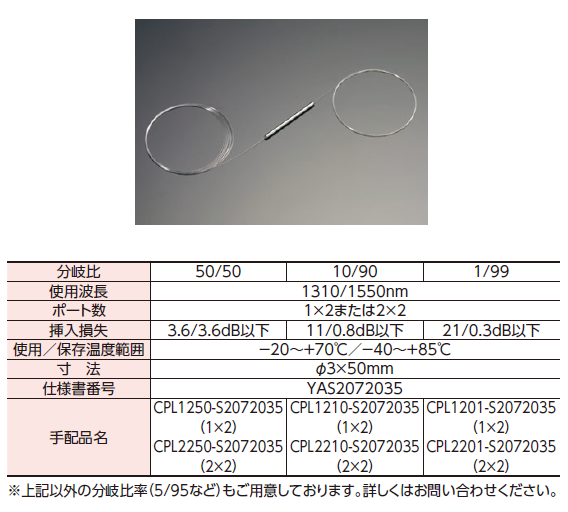

• 光ファイバカプラ

  • 広帯域
  • 小型
  • 高信頼性
  • Telcordia GR-1209/1221対応

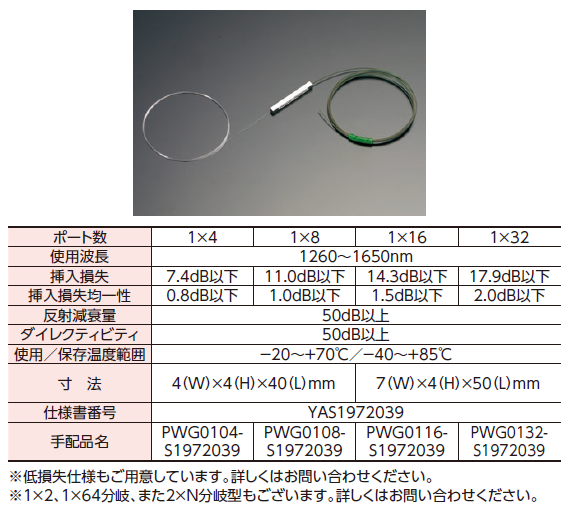

• 導波路スプリッタ（1×Nスプリッタ）

  • 広帯域
  • 1×8〜1×64分岐までのラインナップ
  • 高信頼性
  • Telcordia GR-1209/1221対応
