ワイヤー式張線器

ワイヤー式張線器

詳細

  • カテゴリ 電力・インフラ
  • 型番
  • メーカー 永木精機　
  • 在庫 ✕
  • 販売取扱製品
  • レンタル可能製品
  • ファイナンス
    リース可能製品
  • オンライン
    商談対象

関連リンク

  • blank

ラインナップ

  • 3型4.9kN用(500kgf)　20-1A
  • 3型4.9kN用(500kgf)　20-1B
  • 3型4.9kN用(500kgf)　20-1C
  • 3型4.9kN用(500kgf)　20-1D
  • 3型4.9kN用(500kgf)　モデル500　
  • 4型9.8kN用(1000kgf)　20-2
  • 4型9.8kN用(1000kgf)　20-3
  • 4型9.8kN用(1000kgf)　20-4
  • 4型9.8kN用(1000kgf)　20-5
  • 4型9.8kN用(1000kgf)　20-6
  • 4型9.8kN用(1000kgf)　モデル1000
  • 5型14.7kN用(1500kgf)　20-7
  • 5型14.7kN用(1500kgf)　20-8
  • 5型14.7kN用(1500kgf)　20-9
  • 5型14.7kN用(1500kgf)　20-10
  • 5型14.7kN用(1500kgf)　モデル1500
  • 6型19.6kN用(2000kgf)　20-12
  • 6型19.6kN用(2000kgf)　20-12A

  • 3型4.9kN用(500kgf)　20-1A

    いずれも、3型の標準タイプには「SDカムラー」を使用。SDカムラーはΦ2～Φ5までの掴線範囲で、SDワイヤー針金、鋼撚線を掴線出来ます。



    構成
    3型本体（4.9kN用）
    SDカムラ
    3型尻手ワイヤー　φ5×1200mm
    重量　2.9kg



  • 3型4.9kN用(500kgf)　20-1B

    構成
    3型FRP本体（4.9kN用）
    SDカムラ
    3型尻手ワイヤー　φ5×1200mm
    重量　3.0kg

  • 3型4.9kN用(500kgf)　20-1C

    構成
    3型FRP本体（4.9kN用）
    SDカムラ
    バネ付フック
    重量　2.9kg

  • 3型4.9kN用(500kgf)　20-1D

    構成
    3型FRP本体（4.9kN用）
    SDカムラ
    3-4型尻手ワイヤー　φ12×1100mm
    3-4型活線アダプタ　φ12×150
    重量　3.4kg

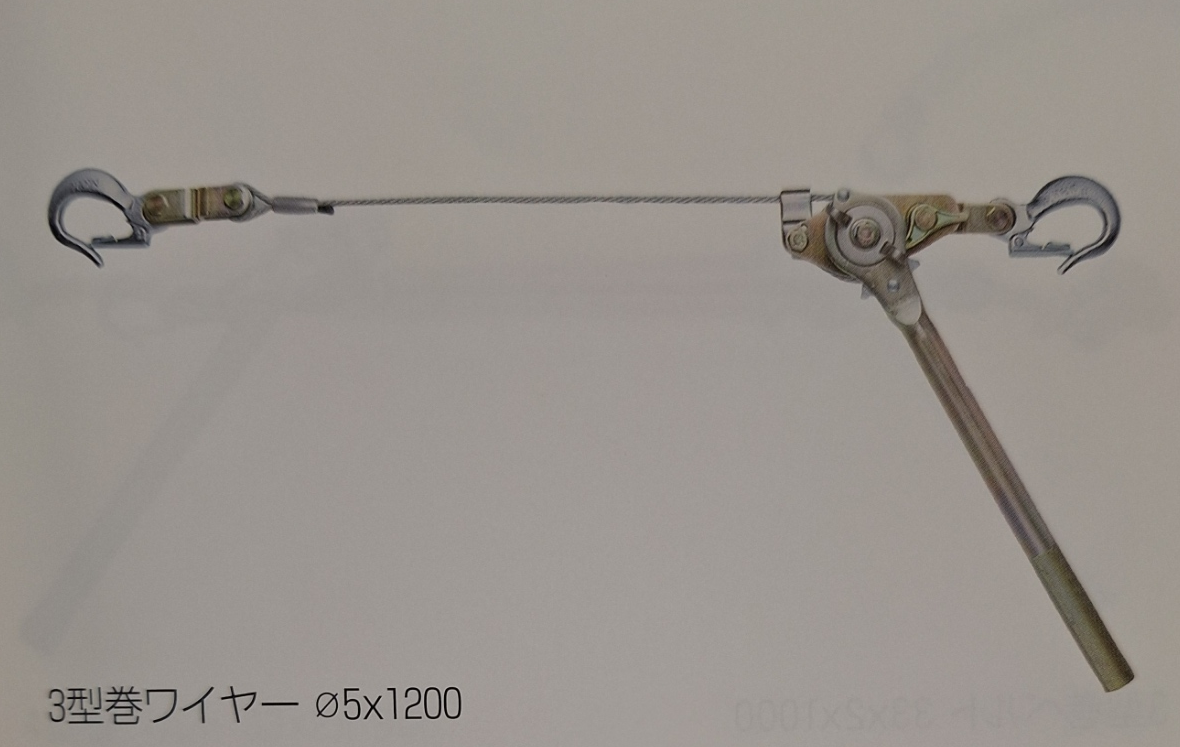

  • 3型4.9kN用(500kgf)　モデル500　

    構成
    3型鉄本体（4.9kN用）
    バネ付フック（2個）
    重量　2.4kg







  • 4型9.8kN用(1000kgf)　20-2

    配電線設備・電車線設備・通信線設備にご使用いただけます。



    構成
    4型鉄本体（9.8kN用）
    SDカムラ
    4型尻手ワイヤー　φ6×1200mm
    重量　3.7kg







  • 4型9.8kN用(1000kgf)　20-3

    構成
    4型鉄本体（9.8kN用）
    バンノーカムラ
    4型尻手ワイヤー　φ6×1200mm
    重量　4.2kg



  • 4型9.8kN用(1000kgf)　20-4

    構成
    4型鉄本体（9.8kN用）
    バンノーカムラ
    4型尻手ナイロンロープ　φ12×1100mm
    4型活線アダプタ　φ12×150mm
    重量　4.0kg



  • 4型9.8kN用(1000kgf)　20-5

    構成
    4型FRP本体（9.8kN用）
    バンノーカムラ
    4型尻手ワイヤー　φ6×1200mm
    重量　3.7kg





  • 4型9.8kN用(1000kgf)　20-6

    構成
    4型FRP本体（9.8kN用）
    ヒフクカムラ
    バネ付フック
    重量　3.4kg

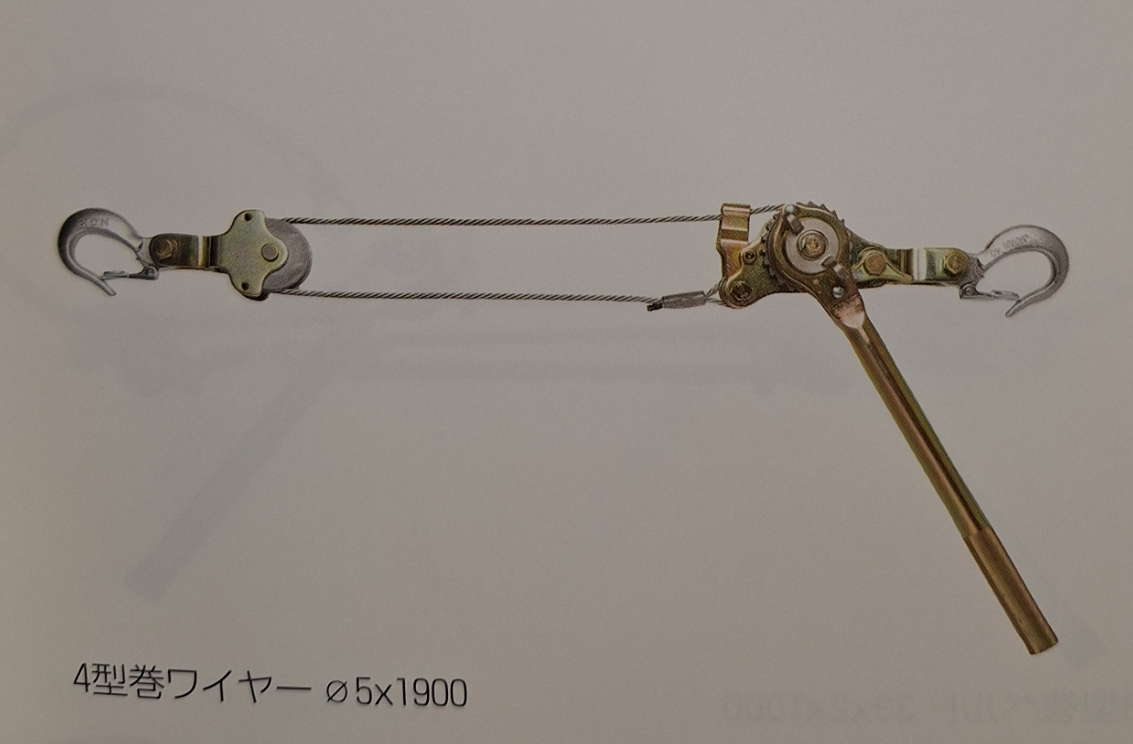

  • 4型9.8kN用(1000kgf)　モデル1000

    構成
    4型鉄本体（9.8kN用）
    バネ付フック（2個）
    重量　3.1kg



  • 5型14.7kN用(1500kgf)　20-7

    大容量配電線設備や送電線設備、電車線設備等のケーブルの架線や支線にご使用いただけます。



    構成
    5型鉄本体（14.7kN用）
    2TONカムラ
    5型尻手ワイヤー　φ8×1300mm
    重量　5.4kg



  • 5型14.7kN用(1500kgf)　20-8

    高圧被覆電線を架線する際に使用する大容量配電線用です。



    構成
    5型鉄本体（14.7kN用）
    大型カムラ
    5型尻手ワイヤー　φ8×1300mm
    重量　6.1kg



  • 5型14.7kN用(1500kgf)　20-9

    構成
    5型FRP本体（14.7kN用）
    大型カムラ
    5型尻手ナイロンロープ　φ14×1200mm
    5型活線アダプタ　φ14×150mm
    重量　6.4kg



  • 5型14.7kN用(1500kgf)　20-10

    ウインチ+プラー+荷締め機の3役をこなします。
    巻ワイヤーのダブル掛け最大使用時は15kN、シングル掛けは7.5kN仕様で、
    用途に応じてストローク、使用張力を変更できます。吊り上げ時はダブル掛け600kg、シングル掛け300kgまで可能です。



    シングル掛け ダブル掛け
    最大使用張力 7.3kN(750kgf) 14.7kN(1500kgf)
    最大吊上荷重 2.9kN(300kgf) 5.9kN(600kgf)
    巻取 3ｍ 1.5ｍ
    重量 4.5kg 4.5kg

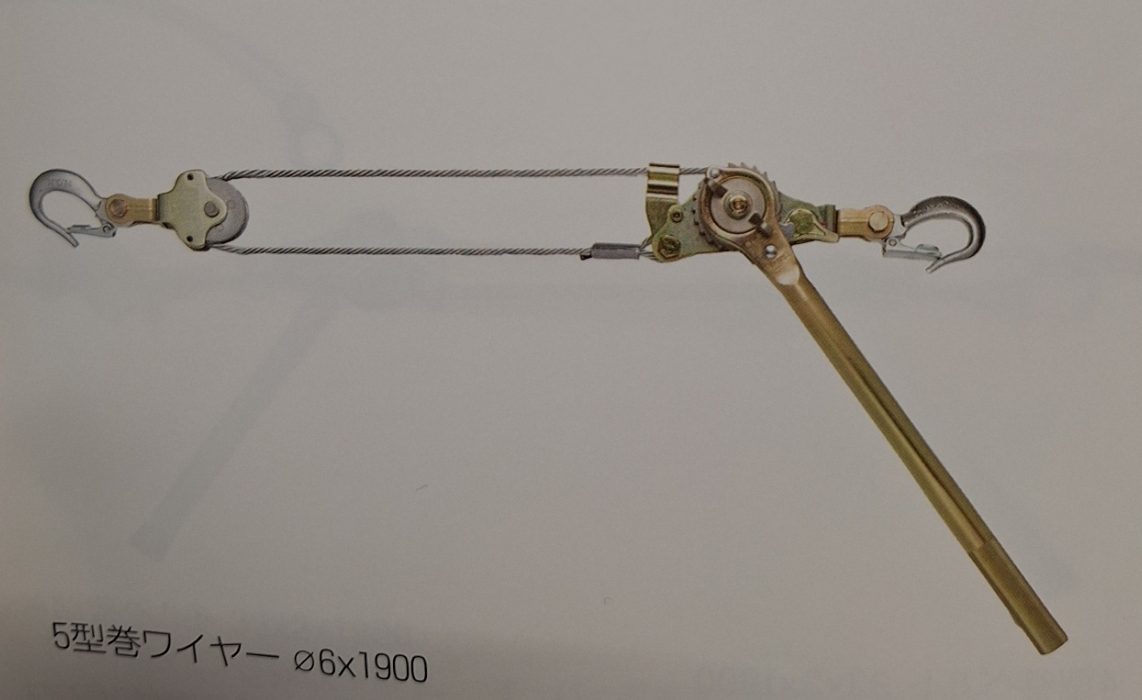

  • 5型14.7kN用(1500kgf)　モデル1500

    構成
    5型鉄本体（14.7kN用）
    バネ付フック（2個）
    重量　4.3kg



  • 6型19.6kN用(2000kgf)　20-12

    軽量、2000kgf用張線器。大容量架線作業としてご使用いただけます。
    絶縁ハンドル(FRP)に仕様変更できます。

    ストローク　約90cm



    構成
    6型鉄本体（19.6kN用）
    2TONフック
    重量　5.8kg



  • 6型19.6kN用(2000kgf)　20-12A

    軽量、2000kgf用張線器、大容量架線作業用としてご使用いただけます。
    絶縁ハンドル(FRP)に仕様変更できます。

    ストローク　約90cm



    構成
    6型鉄本体（19.6kN用）
    2TONカムラー
    重量　6.6kg



仕様

◆張線器は必ず水平でご使用ください。垂直使用は危険ですから、絶対使用しないでください。
◆ワイヤーは、素線が切れたり、キンクが出来たら直ちに交換してください。
◆張力がかかっている場合には、巻く・戻すともに巻ワイヤーをいっぱいまで引き伸ばさないで、必ず一巻はドラムに巻付けてご使用ください。
◆巻く時には、必ず切り替え爪を【巻く】に入れ、引き出す時には切り替え爪を【中立】または【戻す】に入れてください。
◆巻き上げる時に、切り替え爪を【戻す】にし逆巻きすると、蝶座金のビスが破損しますので、正しく巻いてください。
