光ケーブルリール

詳細

カテゴリ情報通信
型番
メーカー親和精密　ツール・ディポ　
在庫 ✕

販売取扱製品
レンタル可能製品
ファイナンス
リース可能製品
オンライン
商談対象

ラインナップ

光ケーブルリール　E-9141
光ケーブルリール　E-9141/E-9143用ゴムリング
束巻ケーブルリール　TB1000

光ケーブルリール　E-9141

光ケーブルE9141は束巻き光ドロップケーブル700mに対応しているリールです。
ゴムリング、ガイド口、自動ブレーキの3つの機能によって、バラケ・ハネ・もつれ・たわみを解消するロングセラー製品です。

ゴムリング

ケーブルの内側を絶えず外に広げているため、くい込まず、最後まできれいに繰り出せます。



ガイドローラー

ローラーの回転によりもつれず、からまず、スムーズな引き出しができます。

ブレーキ機構付

ガイドロのストップ機能とブレーキ機構により、ケーブルのたるみがほとんどありません。

E-9141 光ケーブル、屋外線1P/2P、屋内線1P/2P、その他ケーブル

寸法 232mm×500mm×530mm

リール外径 φ450mm

重量 5.6kg
光ケーブルリール　E-9141/E-9143用ゴムリング
ツール・ディポ製の光ケーブルリールで使用される消耗品のゴムリングを販売しております。

E-9141用ゴムリング
- 兼用型　4本入
- Φ140　6本入

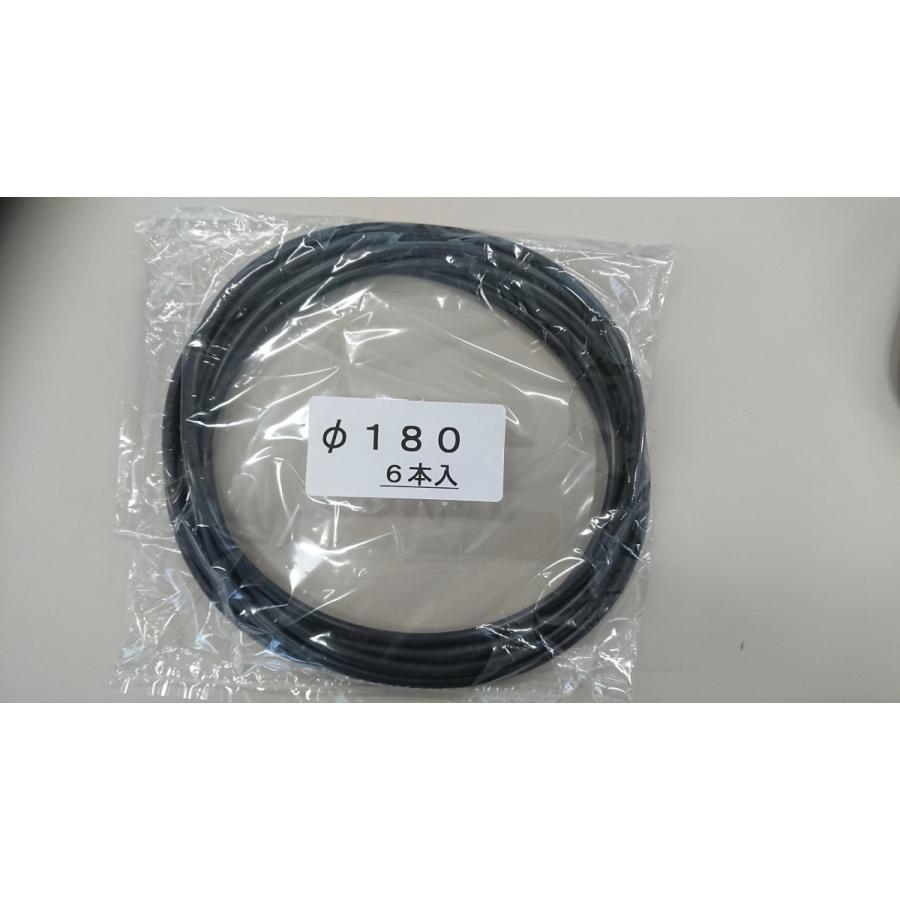

E-9143用ゴムリング
- φ180　6本入
束巻ケーブルリール　TB1000
バンドレスを実現した束巻ドロップケーブルの引き出しがスムーズになる束巻ケーブルリール

1000ｍ巻、700ｍ巻兼用

対応束巻きケーブル
外径　450以下、内径　248以上
※2心テープドロップケーブルでは、束巻き外径が460以上になっている場合がありますので、要注意です。

ガイド口、自動ブレーキの3つの機能によって、バラケ・ハネ・もつれ・たわみを解消する機能も備えています。
- ガイド口
  ローラーの回転によりもつれず、からまずスムーズな引き出しができます。
- ブレーキ機構付
  ブレーキ機構により、ケーブルたるみが起こりにくくなっています。
  ※ブレーキシューを分厚い(5mm)ゴム板（ネオプレーンゴム）に摩擦力アップしてブレーキ制動を強化！
- TB1000にて機能追加
  ブレーキ解除機能搭載　レバーをネジ固定させる「掛け金具」
  ドロップケーブルを別のリール、またはカラーコーンへ八の字巻置きするためには一時的にブレーキ不要との要望としてお答えしました。
概略仕様
- リール外径　ø460mm
- 締付手回しボルト　２個（ダミードラムに一体化付）
- 質量約8kg
