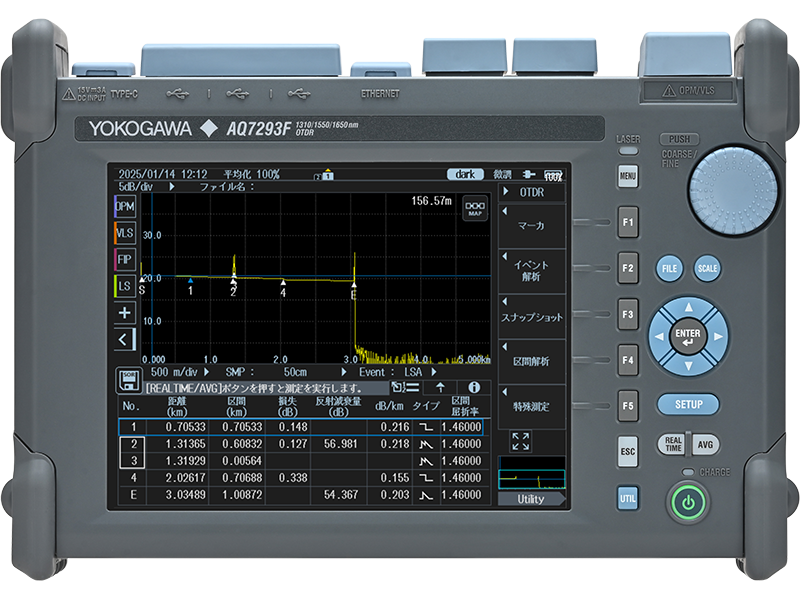

光パルス試験器(OTDR)　AQ7290

詳細

カテゴリ情報通信
型番 AQ7290
メーカー横河計測　
在庫 ✕

販売取扱製品
レンタル可能製品
ファイナンス
リース可能製品
オンライン
商談対象

概要/特徴

YOKOGAWAのAQ7290 OTDRは、コアネットワークからFTTHまで幅広い光ネットワークに対応し、敷設や保守作業を行う現場の技術者が必要とする試験・計測の多様なニーズを満たします。

信頼性
堅牢な設計による高い信頼性と安定した動作で、過酷な現場条件においても確かな測定結果を提供します。大容量のバッテリは通常使用で15時間動作し、一日の作業を通じて電池切れの心配がありません。

操作性
ロータリーノブとハードウェアキーによる従来操作系の継承に加えて、マルチタッチスクリーンにて直観的な操作も可能です。また、簡易OTDRモードを新搭載し、ビギナーからベテラン業者で幅広い方に快適にご使用いただけます。

作業性
電源投入から10秒以内の起動により、AQ7290が使用可能になるまでの待ち時間を発生させません。更に、多数の測定支援機能は作業手順を改善し、工数の削減に貢献します。

一体型筐体
マルチタッチ対応大型LCD
複数機能の同時使用
リモートコントロール
15時間バッテリ駆動
光ファイバー検査プローブ
簡易OTDR機能
スマートマッパー機能
スケジュール機能
多心ファイバー測定機能
PDFレポート作成機能
USB Type-C給電

特徴 1マルチタッチ対応の大型LCDハードキー

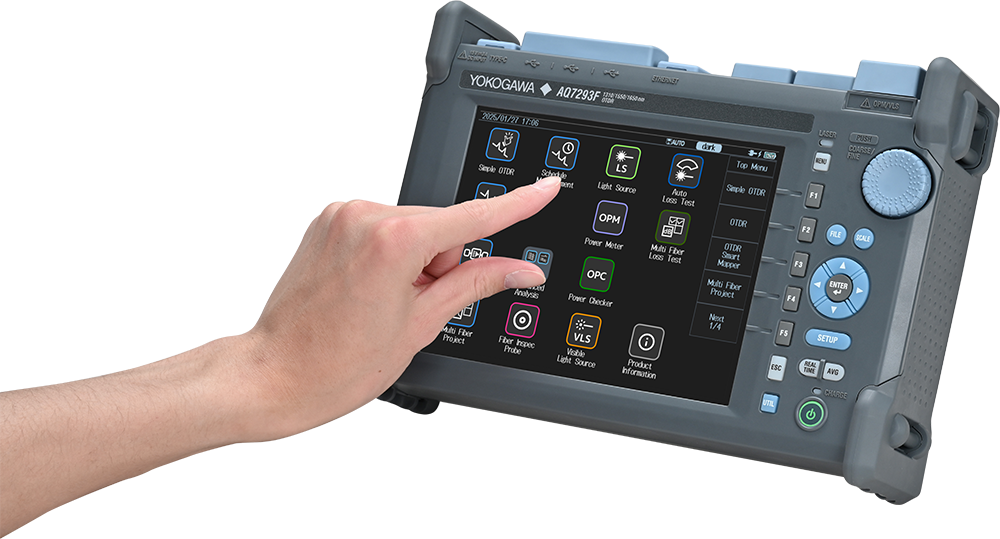

マルチタッチ対応の8.4型の大型LCDは、スマートフォンのような直感的な操作とショートカットを利用し効率よく作業できます。画面上のメニューや設定表示をスライドさせ波形表示エリアを拡大できるため、局内などで床上にOTDRを置いて測定している場合でも立ったまま容易に波形を確認できます。
また、OTDRとして洗練されたハードウェアキーによる既存の操作系も継承しています。
特徴 2充実のラインアップ

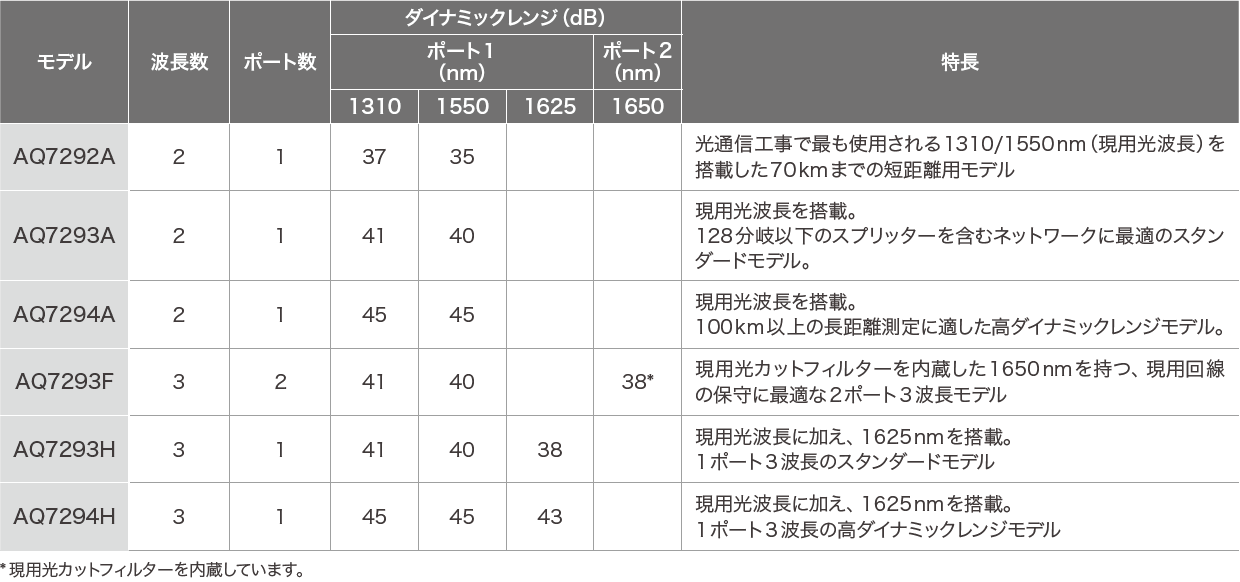

AQ7290シリーズは、波長・用途によって6種類のOTDR、2種のOPMから選択できる一体型のOTDRです。
FTTHの敷設・保守から100 km以上の長距離測定まで、幅広いニーズに対応するラインアップを揃えています。
特徴 3ダイナミックレンジの向上

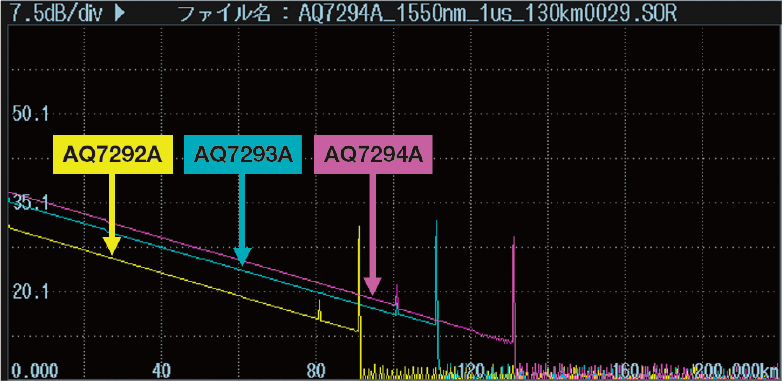

OTDR 測定において、ダイナミックレンジは測定できる距離を示す重要な要素の一つです。AQ7290は従来機種比（AQ7280）全モデル全波長にて1〜3 dBのダイナミックレンジ向上を実現しました。これにより、今まで見ることのできなかったより長い距離の測定を可能にします。
特徴 4イベント検出性能の向上

AQ7290では、イベント検出性能も向上しています。イベントデッドゾーン0.6 m 以下、アッテネーションデッドゾーン2.5 m以下を実現し、より近接したイベントの分離が可能となりました。屋内、局内配線など、近接するコネクタ接続点の検出ができます。

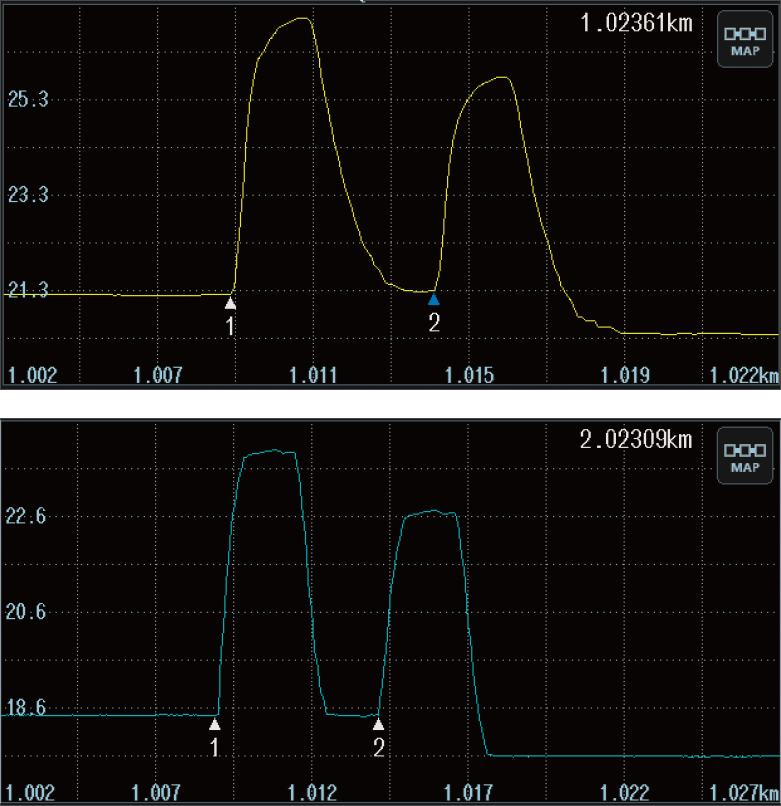

近接するコネクタの分離波形
黄：AQ7280
青：AQ7290

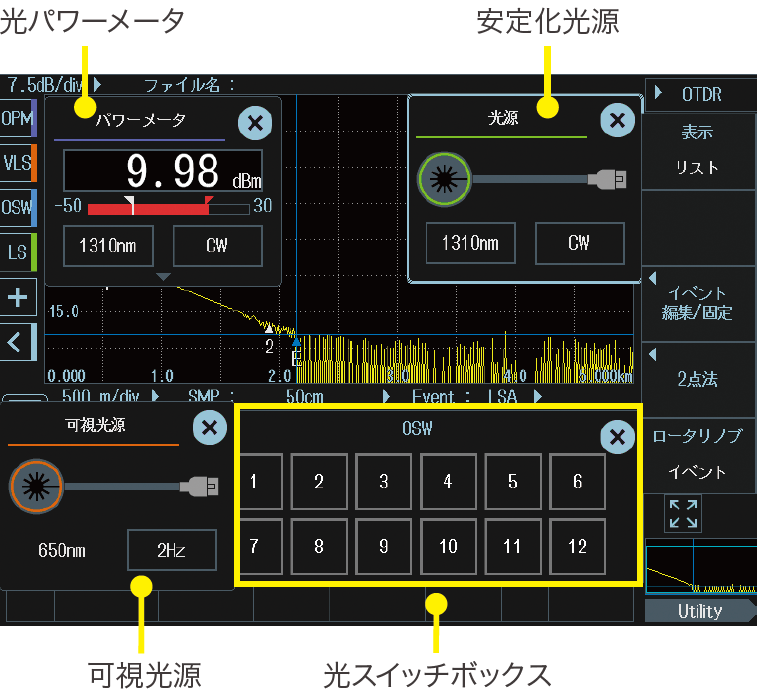

特徴 5マルチタスク

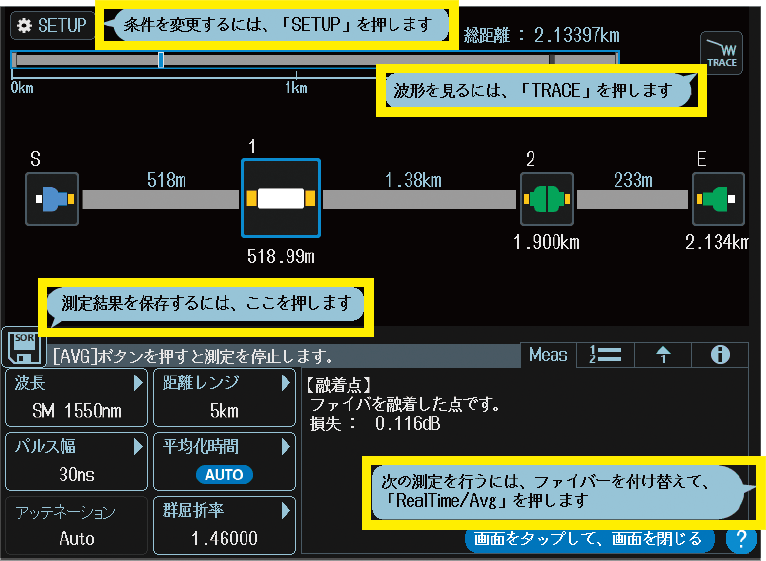

特徴 6簡易OTDR機能

仕様

OTDR本体
品名	形名・仕様コード	詳細
OTDR　AQ7290	AQ7292A	2波長　1310/1550nm　37/35dB
	AQ7293A	2波長　1310/1550nm　41/40dB
	AQ7294A	2波長　1310/1550nm　45/45dB
	AQ7293F	3波長　1310/1550、1650nm　41/40、38dB
	AQ7293H	3波長　1310/1550、1625nm　41/40、38dB
	AQ7294H	3波長　1310/1550、1625nm　45/45、43dB
言語	-HJ	日本語/英語
光コネクタ	-USC	ユニバーサルコネクタ(SC)
	-UFC	ユニバーサルコネクタ(FC)
	-ASC　※²	ユニバーサルコネクタ(SC Angled-PC)
	-NUA	ユニバーサルコネクタなし
オプション
光パワーメータ(OPM)	/SPM	標準光パワーメータ
光パワーメータ(OPM)	/HPM	ハイパワー光パワーメータ
可視光源	/VLS	φ2.5mmフェルールコネクタタイプ
パワーチェッカ	/PC　※¹	OTDRポート共有パワーメータ
簡易監視機能	/MNT
ファイバー端面検査機能	/FST	合否判定
イーサネット	/LAN
ショルダベルト	/SB

標準添付品：バッテリパック、USB Type-Cケーブル、ハンドベルト、スタートアップガイド
（USBパワーアダプタ 739876は別売り）
※¹ AQ7293Fのポート2は非対応です
※² 別売アクセサリのユニバーサルアダプタを購入する際はSU2005A-SCC を選択してください。
（SU2005A-FCC は使用できません）

別売オプション
品名	形名・仕様コード	詳細
オプション追加ライセンス	735052
	-MNT	簡易監視機能
	-FST	ファイバー端面検査機能
別売アクセサリ
ユニバーサルアダプタ（SC）	SU2005A-SCC	OTDRポート用(-USCと-ASC兼用)
ユニバーサルアダプタ（FC）	SU2005A-FCC	OTDRポート用　※³
LCSC変換アダプタ	735483-LSS	OTDRユニット用　※⁴
ユニバーサルアダプタ（SC）	735480-SCC	OPMポート用
ユニバーサルアダプタ（FC）	735480-FCC	OPMポート用
フェルールアダプタ（φ1.25）	735481-LMC	OPMポート用　※⁵
フェルールアダプタ（φ2.5）	735481-SFC	OPMポート用　※⁵
ソフトキャリングケース	739860
バッテリパック	739883
ショルダーベルト	B8070CY
USBパワーアダプタ	739876-M
USB　Type-Cケーブル	A1681WL
AQ3550 光スイッチボックス	AQ3550-112-SA-SCC	シングルモードファイバー用
アプリケーションソフトウェア
OTDRエミュレーションソフトウェア	AQ7933
	-SP01	ダウンロード版（1ライセンス）
	-SC01	パッケージ版（1ライセンス、CD）
