現地組み立てコネクタ

概要/特徴

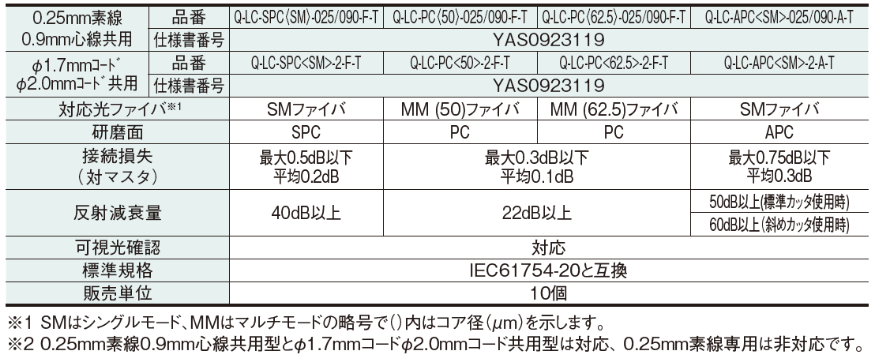

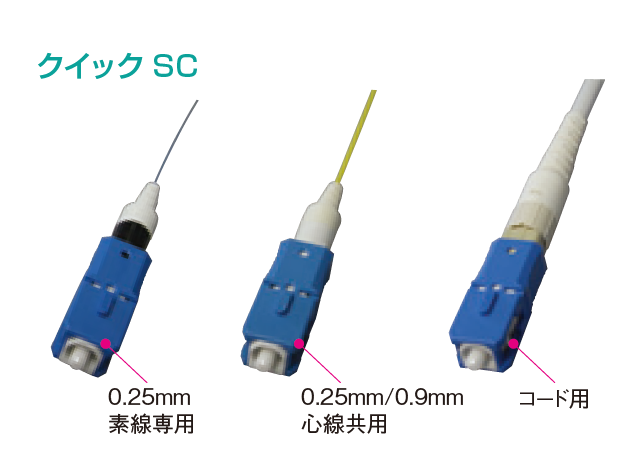

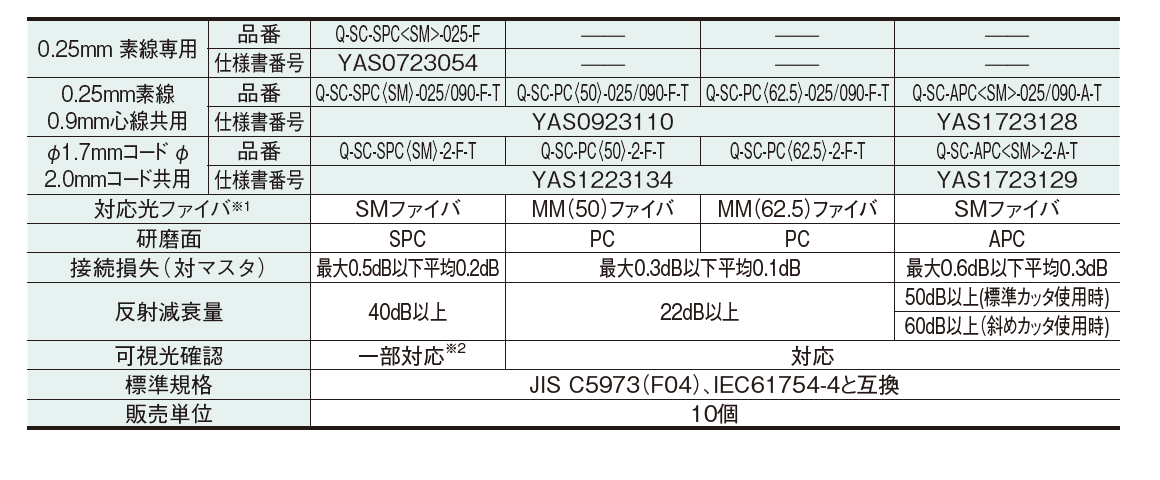

• クイックSC/LC

  融着の手間をなくして、成端・接続作業の省力化を実現します。



  • 現地で簡単にSCコネクタ・LCコネクタを組み立てることができます。
  • 研磨、接着不要のため、電源も使用しません。
  • 0.25mm素線、0.9mm心線、Φ1.7mm・Φ2.0mmコードに取り付け可能です。

  ※コード用クイックSCはコード外被処理工具[シーススリッター]が別途必要です。

  ※コネクタの販売は10個単位となっています。

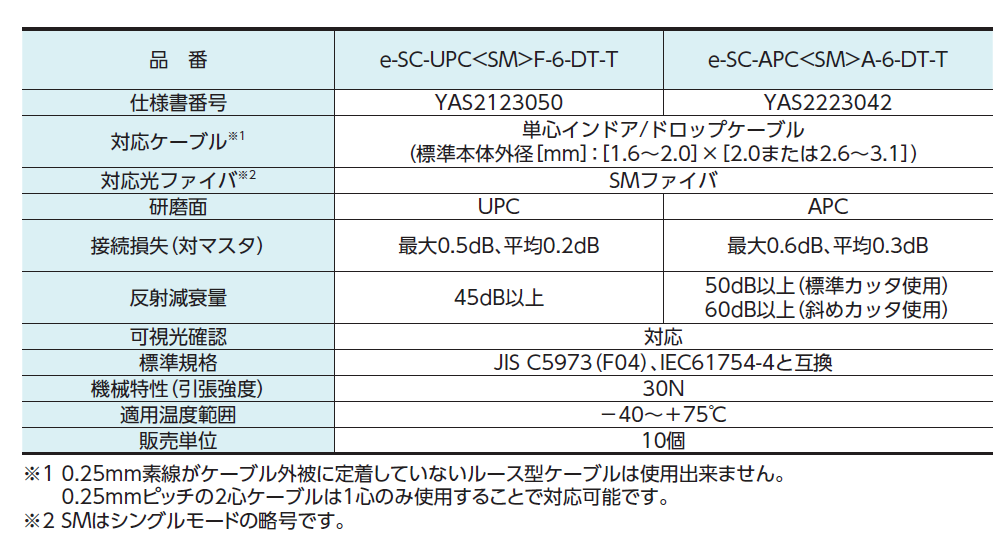

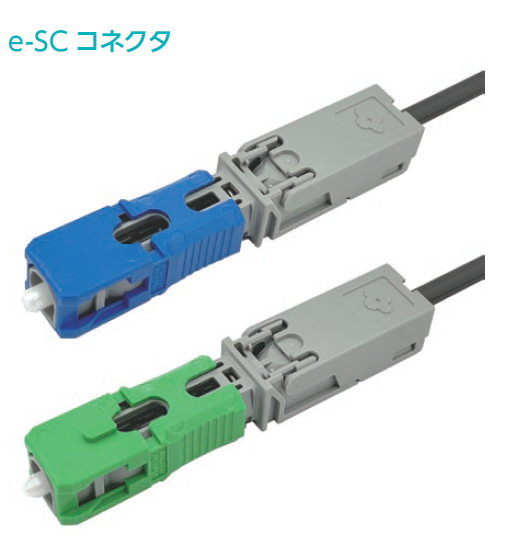

• e-SCコネクタ 　角型ドロップ/インドアケーブル用

  くさび、ガイドレールの脱着やファイバ挿入等の作業性を向上させてリニューアルしました。



  • シングルモード0.25mm素線タイプの単心ドロップケーブル/インドアケーブルに直接SCコネクタを取り付けることができます。
  • コネクタ取付後は光ファイバ素線を取り扱う必要が無いため、配線作業性が向上します。
  • 組立時間は約2分。現地での研磨・接着は不要です。
  • FAコネクタホルダにより簡単に適切な長さにファイバカットが行えます。
  • ガイドレールによりファイバカット長の確認ができ、安全にファイバの挿入を行えます。

  ※コネクタの販売は10個単位となっています。

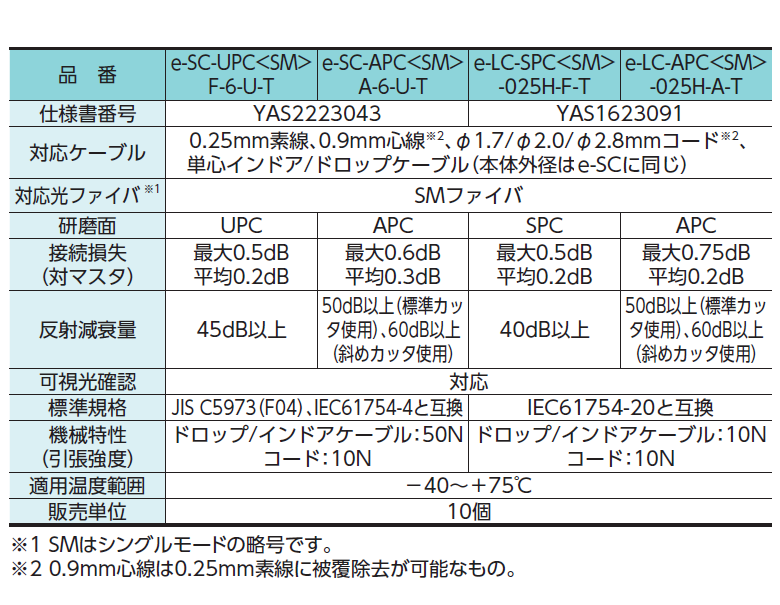

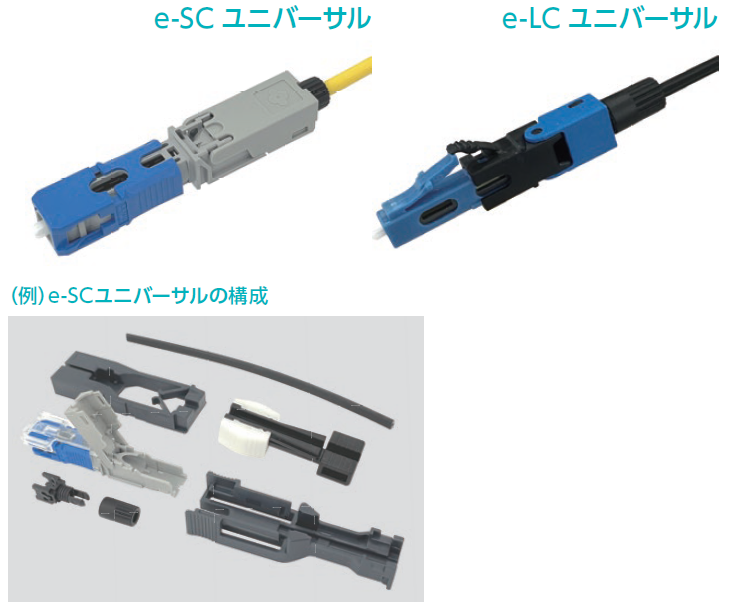

• e-SC/e-LCユニバーサル

  複数種の線材に対応したユニバーサル型です。
  e-SCユニバーサルはe-SCと同様に作業性を向上させてリニューアルしました。



  • 0.25mm素線、0.9mm心線、Φ1.7mm／Φ2.0mmコード、インドア／ドロップケーブルに適用可能です。

  ※コネクタの販売は10個単位となっています。









• Lynx-CustomFit Splice-On Connector（融着型現地組立コネクタ）

  融着接続機で組み立てる低損失な現地組立型光コネクタ。コード型ケーブルの余長処理の悩みを解消します。



  • 現地で簡単に SC、LC、FC、MPO コネクタを組み立てることができます。
  • 研磨不要、接着剤不要。
  • 住友電工製汎用融着接続機での組み立てが可能です。
  • アナログ伝送等、低反射が要求される箇所にも適用できます。
  • 広い温度範囲で適用可能です。



  詳細情報についてはメーカーサイトをご確認ください。



• CORNING　組立治具付きメカニカルスプライス　2540T

  スプライス50個/箱に組立冶具一式が付属されます。

  従来の操作感を残したままコンパクトになり、狭い場所でも施工できます。
