鉄道用アースフック
詳細
- カテゴリ 電力・インフラ
- 型番
- メーカー 長谷川電機工業
- 在庫 ✕
- 販売取扱製品
- レンタル可能製品
-
ファイナンス
リース可能製品 -
オンライン
商談対象
ラインナップ
- 鉄道用アースフック
- 鉄道用アースフック R型
- 鉄道変電所用アースフック H型ｰR
-
鉄道用アースフック

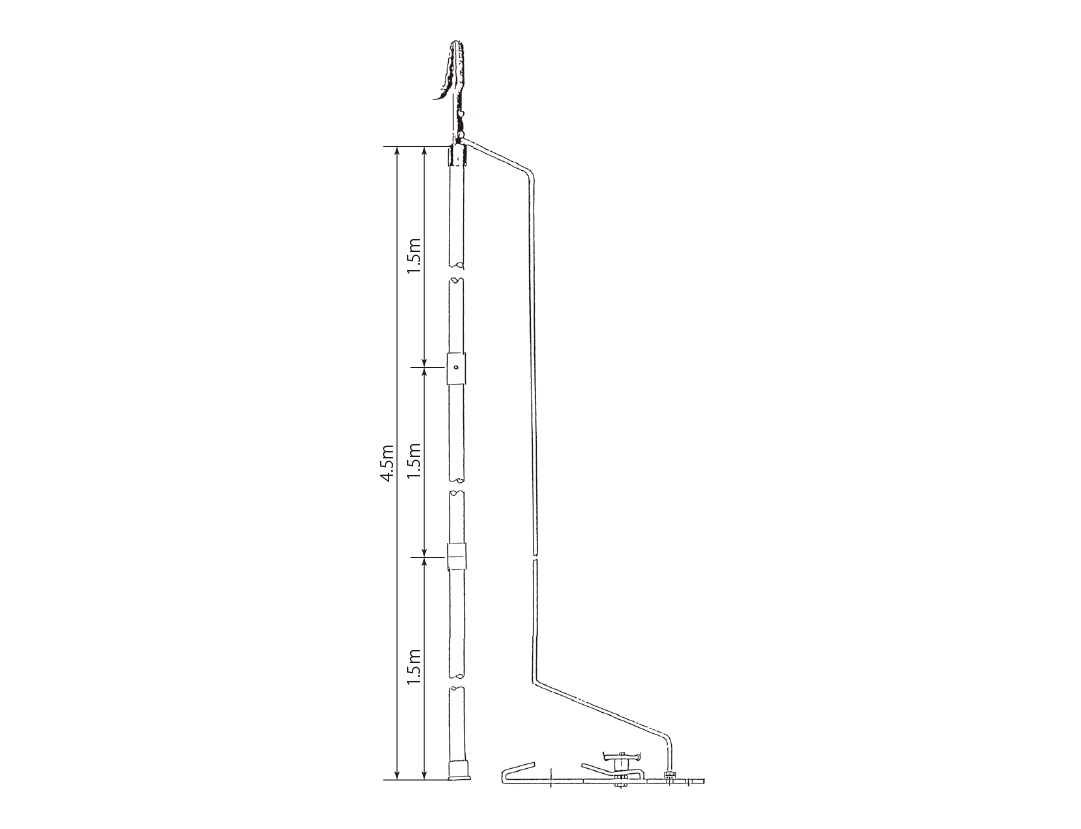

型式 頭部金物 アース線 操作棒 接地金物 収納袋 SA106A 45型A SA106A 60㎟×7ｍ 4.5ｍ 2本継ぎ(2.0ｍ+2.5ｍ) SA120 別売 SA106A 45型B SA106A 60㎟×7ｍ 4.5ｍ 3本継ぎ(1.5ｍ+1.5ｍ+1.5ｍ) SA120 別売 頭部金物
アース線
断面積 素線構成 質量 仕上り外径 38㎟ 19/38/0.26 455g/m 12.9mm 60㎟ 19/60/0.26 680g/m 15.2mm 100㎟ 37/51/0.26 1120g/m 19.0mm 接地金物
-

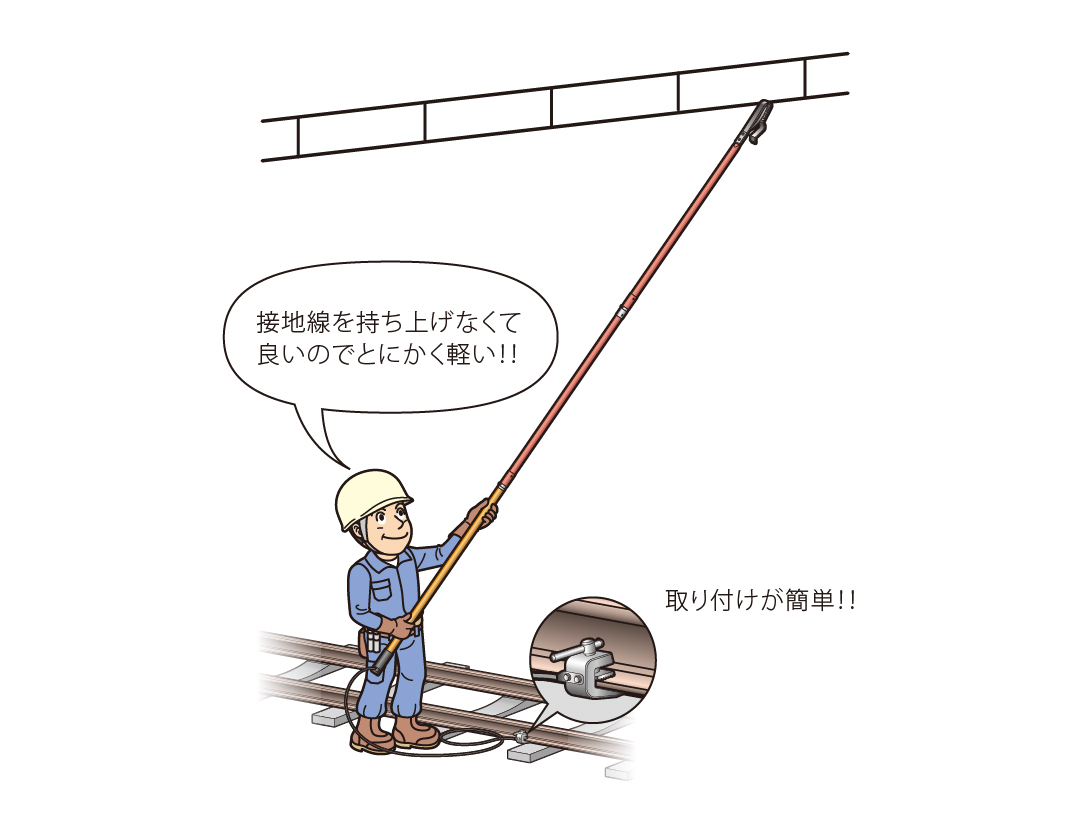

鉄道用アースフック R型
直流電車線用短絡接地器具
- 操作棒と導体が一体型の為、接地線が垂れず操作性が向上
- 操作棒が継ぎ足しタイプで太さ統一
- 接地金具はレールの下を通さなくても、きっちり固定
- 重量を従来品より20%軽減し持ち運びも便利
型式 対象電路電圧 アース電線 短時間通電性能 フック可能範囲 接地金具取付範囲 絶縁耐力 絶縁抵抗 質量 付属品 R型 DC1500V 透明被覆ビニール電線 60㎟-3ｍ 4000A/0.2秒以内 A部 φ60mm B部 φ15～φ25mm
15～25mm FRP表面-アース線接続部間-1分間 同上間1000Vメガーにて2000MΩ以上 約10.2kg 収納袋
-

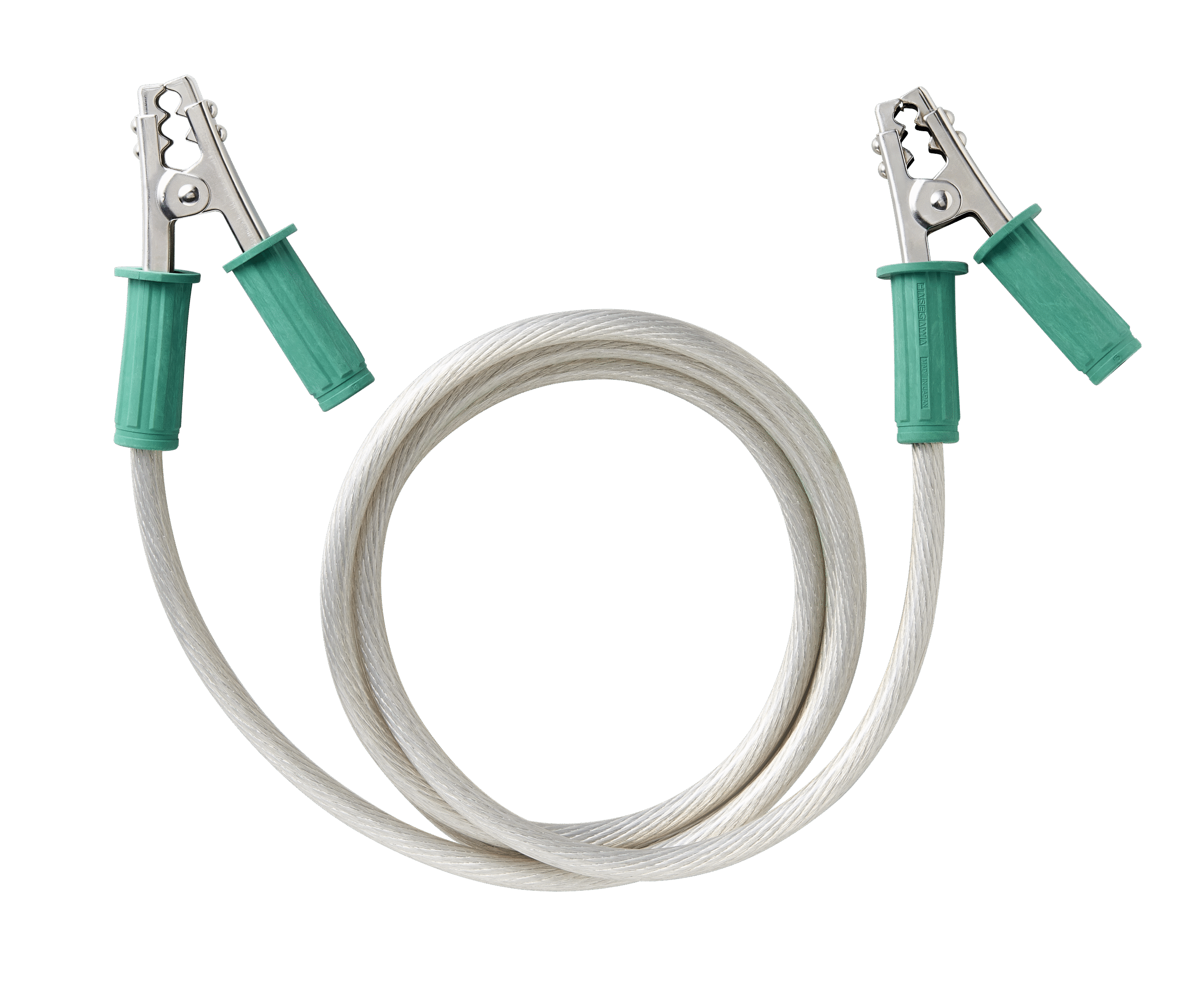

鉄道変電所用アースフック H型ｰR
- クリップ式で取付が簡単
- コンパクトな製品なので空間の確保が可能
- 取り回しが簡単
型式 対象電路電圧 アース電線 短時間通電性能 クリップ可能範囲 絶縁耐力 絶縁抵抗 質量 付属品 H型-R DC1500V 透明被覆ビニール電線 60㎟-3ｍ DC10000A/0.02秒以内 丸形状 φ5～φ20mm 板形状 t20mm(最大)
クリップ金具-握りゴム間 AC10kV-1分間 同上間1000Vメガーにて2000MΩ以上 約2.8kg 収納袋
