電線用カムアロング/カムアロング楔
詳細
- カテゴリ 電力・インフラ
- 型番
- メーカー 安田製作所
- 在庫 ✕
- 販売取扱製品
- レンタル可能製品
-
ファイナンス
リース可能製品 -
オンライン
商談対象
関連リンク
概要/特徴
電線用カムアロング
架空送電線の建設時において、電線に損傷を与えないで 電線を引き留める時に用います。
Ｎ2～Ｎ4号は、従来のｶﾑｱﾛﾝｸﾞに比べ軽量，小型であり 従来のｶﾑｱﾛﾝｸﾞの楔が供用できます。
※使用の際は，カムアロング楔，カマトメ金具が必要ですので， 電線サイズ・定格荷重に合った種類を使用してください。
ラインナップ
- 電線用カムアロング 2号 ACSR200mm以下
- 電線用カムアロング 3号 ACSR95～410mm
- 電線用カムアロング 4号 ACSR240～810mm
- 電線用カムアロング 5号 ACSR1160～1520mm
- T102N N2号 ACSR200mm以下
- T103N N3号 ACSR410mm以下
- T104N N4号 ACSR810mm以下
カムアロング楔
電線用カムアロング本体の楔部に装着し、送電線架線時に電線を把持緊縮し、張力を負荷させるものに使用されます。
※禁止事項
- 本体と楔の号数が合致しないものにを使用しない
- 楔の合番が合致しないものは使用しない
- 使用電線と合致しない楔を使用しない
- 本体内部のテーパー部および楔外部のテーパー部に、さび、損傷のあるものを使用しない
ラインナップ
- カムアロング楔 2号
- カムアロング楔 3号
- カムアロング楔 4号
- カムアロング楔 5号
製品イメージ
仕様

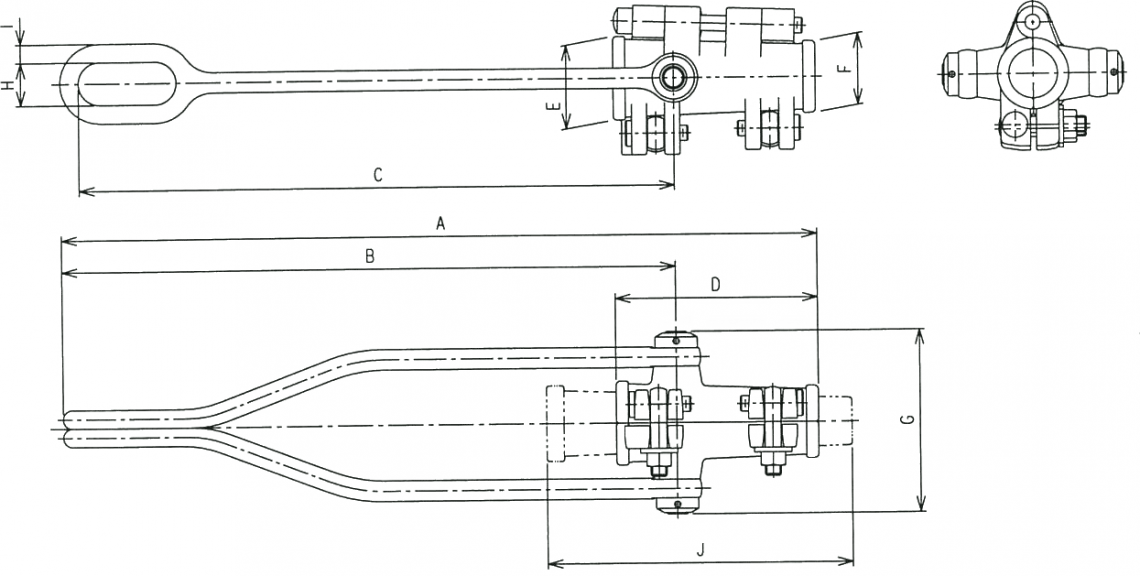

| 種類 | 各部寸法 | |||||||||
| A | B | C | D | E | F | G | H | I | J | |
| N2号 | 624mm | 512mm | 498mm | 150mm | φ58mm | φ48mm | φ136mm | 52mm | φ14mm | 235mm |
| N3号 | 674mm | 537mm | 521mm | 180mm | φ70mm | φ59mm | φ158mm | 52mm | φ16mm | 262mm |
| N4号 | 745mm | 605mm | 587mm | 200mm | φ82mm | φ70mm | φ178mm | 42mm | φ18mm | 302mm |
| 種類 | 適用電線 | 定格荷重 | 試験荷重 | 破損強度 | 全長 | 重量 |
| 2号 | ACSR200mm以下 | 3150kgf | 4000kg | 10000kg | 644mm | 8.2kg |
| 3号 | ACSR95mm～410mm | 5000kgf | 6300kg | 16000kg | 745mm | 11.6kg |
| 4号 | ACSR240mm～810mm | 6300kgf | 8000kg | 20000kg | 820mm | 14.6kg |
| 5号 | ACSR1160mm～1520mm | 10000kgf | 12500kg | 31500kg | 998mm | 18.5kg |
| N2号 | ACSR200mm以下 | 3150kgf | 624mm | 5.5kg | ||
| N3号 | ACSR410mm以下 | 5000kgf | 674mm | 8kg | ||
| N4号 | ACSR810mm以下(ヒレ付楔対応) | 7000kgf | 745mm | 10kg |
| カムアロング楔 適用電線 | |||
| 2号 | HDCC-50 | HDCC-55 | HDCC-150 |
| AC-50 | AS-100 | AS,AC-70 | |
| ACSR-160 | S-ACSR-180 | ||
| HSC(ST)55 | GSC(ST)70 | OPGW-60 | |
| OPGW-80 | IACSR-120 | IACSR-160 | |
| 3号 | HDCC-180 | HDCC-200（19/3.7） | HDCC-200（37/2.6） |
| HDCC-250（19/4.1） | ACSR-240 | ACSR-250 | |
| ACSR-330(26/4.0,7/3.1） | ACSR-410 | IACSR-240 | |
| OPGW-170 | OPGW-290 | KAS-160 | |
| ST-90 | SBAC-220 | AS-160 AC-260 | |
| LNOPGW300 | LN-OPGW250,AC260 | ||
| 4号 | ACSR-610 | TACSR810(ACSR) | OPGW-290 |
| OPGW-500 | LN-OPGW-480 | LN-TACSR810 | |
| R-LNTACSR810 | |||
| 5号 | TACSR1520 | LN-TACSR-960 | |
