ワイヤーエキスパート WX4500

[メーカー] Softing ソフティング社

概要

特長

海外大手ケーブルメーカー様20社が認定済み



簡単な操作/高速測定
タッチパネルで直感的に操作が可能。 新方式DCS(デュアルコントロールシステム)によりテスト工程を大幅短縮。


Cat7A(CLASS FA)/CAT8(ドラフト)認証試験
2500MHzまでの測定周波数によりCLASS FAのケーブル認証試験も実行可能
今後の40G/100Gイーサネット試験にも対応


新型パーマネントリンクアダプタ
高性能パーマネントリンクコードを採用しており、リンクコードとリンクアダプタの着脱が可能。
リンクコードまたはリンクアダプタのみの交換も可能となり、運用コストの削減が出来ます。


斬新な測定アーキテクチャ
広帯域幅での測定により高精度な測定が行えます。独自技術のRF測定エンジンにより測定確度はレベルIV以上です。
高速デジタル同期とデータ処理ブロックにより、測定時間を大幅に短縮できます。


エイリアン・クロストーク測定
エイリアン・クロストークの測定が行えます。また、分析も出来ますのでデータ分析用のPCを持ち歩く必要がありません。 ※WX4500が2SET必要です。


ファイバテストアダプタ  ※販売のみ対応です。レンタルでは用意してございません
ファイバテスト用として、マルチモード用、シングルモード用の各テストアダプタを用意しています。
各ファイバアダプタはそれぞれ2波長をサポートしています。

製品イメージ

LANテスター、ワイヤーエキスパート、WX4500、ソフティング

インストラクションビデオ

本体オプション:WX4500関連キット ※販売のみ
 Class FA テストアダプタ [WX_AD_TERACHKIT2]

ツイストペアケーブルの高性能テストにはWX4500で可能です。WireXpert 4500 は 1MHz から 2.5GHzの広帯域にわたり正確な測定を実施して、Class FA や CAT8などの高性能なケーブルシステムの認証に最適なテスタです。




 Cat5e/Cat6/Cat6Aパッチコードアダプタ [WX_AD_5e_PCORD2,WX_AD_6A_PCORD2]

WX-4500、またはアップグレードされたWX-500に装着するだけで短時間で正確かつ簡単にCat5e/6/6Aパッチコード試験が可能です。




 同軸ケーブル用テストアダプタ [WX_AD_COAX2]

ワイヤレス試験用同軸ケーブルに対応したアダプタです。




 ​​​​​​​産業用イーサネット(M12用)テストアダプタキット [WX_AD_M12_CH2]

M12テストキットは、産業用イーサネットでのM12ケーブルに対応しており、産業用イーサネットの規格Profinetを採用しております。
ProfinetはProfibus協会が提案する産業用イーサネットの標準です。Profinetにより駆動装置とセーフティ技術を直接ネットワークに組込むことができます。




 ​​​​​​​​​​​​​​VNAテストアダプタ [WX_AD_VNA1_KIT]

VNAテストアダプタは、WX-4500に接続するだけでケーブル/コネクタの特性試験が可能なネットワークアナライザになります。
16ポート(メイン、リモート両ユニットそれぞれ8ポート)測定を10分以内で設定できます。
また、TIA1183フィクスチャ等と接続し、コンポーネントを1M~2GHzまで測定できます。

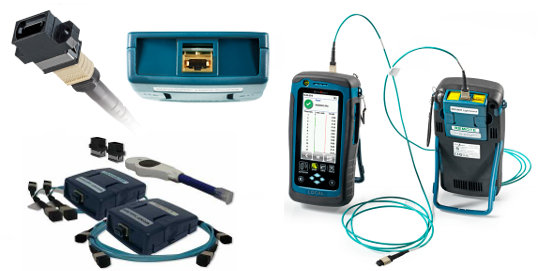

 ​​​​​​​​​​​​​​MPO/MTPテストキット:MM [WX_AD_MM_MPO_KIT]

リモート側に光源アダプタ、メイン側にパワーメータアダプタとして、12心MPOトランクケーブルの自動試験を5秒で実施します。これによって、作業効率は飛躍的に上昇し、従来の4倍となります。測定対象はチャネルマップ(極性)、パワー(dBm)、ロス、マルチモードタイプ、850nm対応です。また、MTPからの単心LC/SCロス試験にも対応しています。






関連キット (WX-500Rで使用可能ユニット)
 ​​​​​​​​​​​​​​光ファイバテストキット:SM [WX_AD_SM2]

光アダプタキットは、光ファイバーネットワークケーブル認証のロス・長さ測定を実施するためのテストキットです。
TI568C.3とISO14673-3(Tier1試験)等さまざまな規格に基づいた試験を行います。テストキットはシングルモード用とマルチモード用があります。シングルモードキットWX_AD_SM2は1310/1550nmの2波長に対応。




 ​​​​​​​​​​​​​​光ファイバテストキットMMモードアダプタ [WX_AD_MM2]

光アダプタキットは、光ファイバーネットワークケーブル認証のロス・長さ測定を実施するためのテストキットです。
TI568C.3とISO14763-3(Tier1試験)等さまざまな規格に基づいた試験を行います。テストキットはシングルモード用とマルチモード用があります。マルチモードキットWX_AD_MM2は850/1300nmの2波長に対応しております。






 ​​​​​​​​​​​​​​光ファイバテストキット:MM(EF適合) [WX_AD_EF_MM2]

マルチモードファイバの認証試験は、測定家庭の固有の不確実性のための議論に問題視されてきました。ISO/IECtoTIAは、
マルチモード用のテスト装着で使用される光源の発行条件を標準化するエンサークルドフラックス(EF)を採用しました。MMEFアダプタは、これらの新しく厳しい基準に適用できるように設計されています。MMEFテストセットには、トランスペアレントコードが含まれており、高価なランチコードは不要です。また、可視光源(VFL)機能により、ファイバの破断点を確認できます。


仕様

モデル WX4500 ワイヤーエキスパート
テストパラメータ 測定周波数レンジ 1MHz ~ 2,500MHz
測定確度 TIA レベルⅣ以上
試験項目 挿入損失
NEXT (近端漏話減衰量) / PSNEXT
ACR-F / PSACR-F
リターンロス / ループ抵抗
ワイヤーマップ (シールド含む)

ケーブル長 / 伝搬速度 / 遅延時間差

試験規格 TIA-568-C.2、Cat5e、Cat6、Cat6a、Cat8 (ドラフト)
ISO-IEC11801、EN50173、ClassD、E、EA、F、FAクラスⅠ(ドラフト)、クラスⅡ、パッチコード
JIS X5150:2004
電源 充電式リチウムイオンバッテリー (連続8時間使用)
ACアダプタ:100 ~ 240VAC
寸法・質量 寸法 126 (W) × 86.7 (D) × 232 (H) mm
質量 0.9kg (含電池)
メモリ 内部メモリ 内部フラッシュメモリ 1GMB (テスト結果2,000件保存可能)
外部メモリ USBフラッシュドライブ (1GB標準添付)、最大32GBに対応
接続ポート 電源ジャック、テストアダプタポート (チャネル / パーマネントリンク)、RJ-45、USBコネクタ、USBホストコネクタ (フラッシュ・ドライブ:データ保存用)、オーディオジャック
標準構成品
構成品 WX4500本体:ローカル機×1 / リモート機×1、チャネルアダプタ×2、パーマネントリンクアダプタ×1、ACアダプタ×2、ソフトキャリングケース×1、取扱説明書×1
