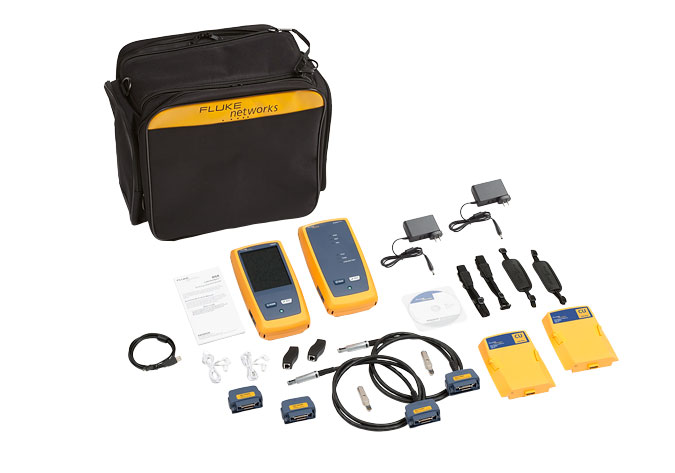

ケーブルアナライザ　DSX2-8000

概要/特徴

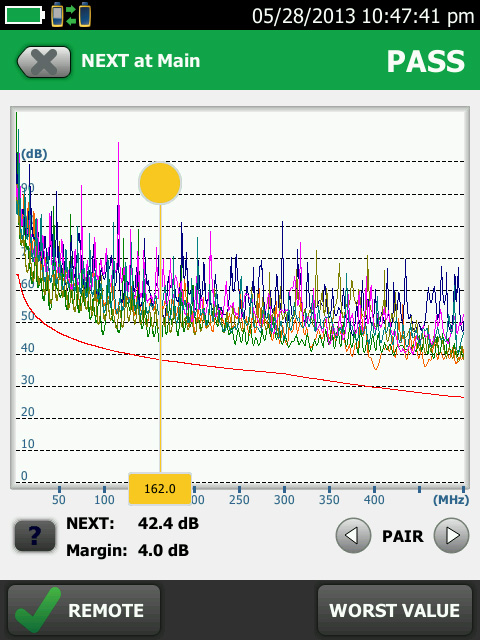

• 特徴 1現在と将来の配線業務に対応する Versiv プラットフォーム

  2000 MHz の TIA レベル 2G と IEC レベル VI 確度要件に適合するセンター・プラグ設計、すべてのハードウェア・アップグレードをサポートする将来を見据えた設計

  DSX ケーブルアナライザー・シリーズを使用することで、最大 40 ギガビットのイーサネット・ネットワーク展開のテストや認証を行えます。DSX は、既存の Cat 5e、6、6A、8 またはクラス I/II など、すべての配線システムを業界規格に沿ってテストを行います。センター・プラグを使用することでレベル 2G/VI 確度を達成し、Cat 8 / クラス I/II、2000 MHz に適合したフィールド・テストに対応します。
  DSX は、IEC レベル VI と TIA レベル 2G 以上の仕様に適合し、全周波数帯にわたって信頼性の高い結果を確実に提供します。
  25G と 40G のアプリケーションで要求される耐ノイズ性を確実に提供するために、Cat 8 などの高性能な配線システムでは より正確な測定が必要になります。さらに、40GBASE-T テストの測定機能を各メタル線モジュールに統合することで、リンク 間の複雑なエイリアン・クロストーク認証が簡素化されます。

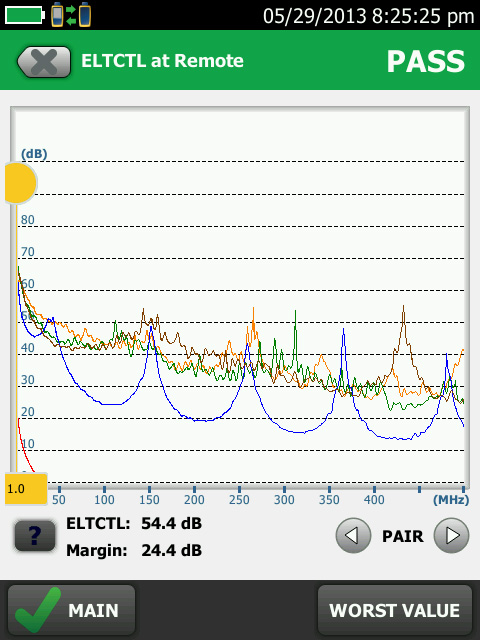

• 特徴 2TLC グラフ表示画面/ELTCTL グラフ表示画面

  DSX は、横方向変換損失 (TCL) および等レベル横方向変換損失 (ELTCTL) などの平衡度測定をサポートする初めてのフィールド・テスターです。TCL および ELTCTL は、配線規格で記載されている重要な測定パラメーターです。これらの測定は、耐ノイズ性能の見極めに役立つ重要なパラメーターである、平衡度の最小性能を定義します。インダストリアル環境では電磁干渉 (EMI) のレベルが高いため、産業用ネットワークのオーナー/管理者は特にこの特性を重要視しています。

  フルーク・ネットワークスの DSX ケーブルアナライザー・シリーズは、レベル 2G テスト機器の ANSI/TIA-1152-A 仕様に沿い、第三者機関 Intertek (ETL) による認証を受けています。

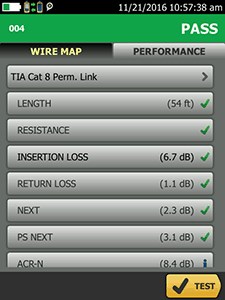

• 特徴 3卓越した実行速度

  ​​​​​​​​​​​​​​8秒の Cat 6A テスト時間、最速で認証結果を提出

  多数のテストをこれほど高速に実行するテスターは他に存在しません。
  Cat 6A のメタル線認証を 8 秒で完了し、わずか 3 秒で 2 本の光ファイバーを 2 波長で認証します。
  世界中のケーブル・ベンダーから承認された Versiv は、プロジェクトの完了、システムの承認を最速で実現します。

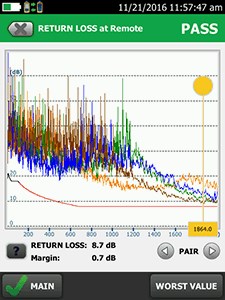

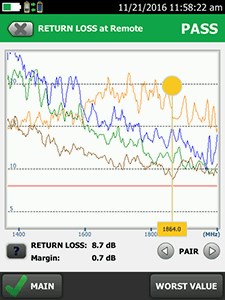

  合否結果を即座に取得し、値ごとに個々のテスト・パラメーターを簡単に確認し、グラフの特定の領域を詳細表示することができます。

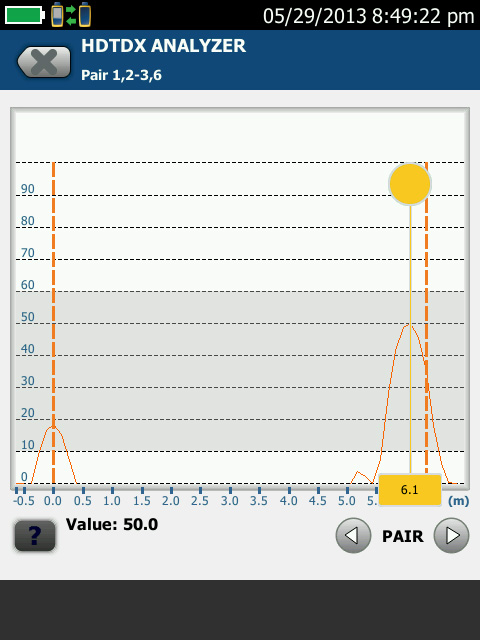

• 特徴 4熟練技術者と同等なトラブルシューティング能力

  クロストークおよびシールド不良の発生箇所の距離をグラフィカルに表示し、トラブルシューティングを迅速化

  DSX は、診断機能によってケーブル障害を迅速に解決し、簡単なワン・ボタン操作ですべてのテストを実行してデータを保存します。
  グラフィカルな結果画面でケーブルを表示し、クロストーク、リターン・ロスあるいはシールド障害が発生しているリンクの場所を正確に確認できます。
  従来のテスターの場合、診断機能には最大 250 MHz の周波数限界がありましたが、DSX ケーブルアナライザーではこの限界が取り除かれました。この画面を見れば、初心者でも、上級ユーザーでも、同様に問題のある結果を即座に特定し、対応することができます。
  また、この結果は現場から離れた後で再度解析できるよう、テスト結果と一緒に保存することができます。



• 特徴 5フルーク・ネットワークスの数十年にわたるトラブルシューティングの経験に基づいた使いやすい診断機能

  これまでは、シールド連続性は直流 (DC) 測定であり、障害までの距離は測定されません。他のテスターは、簡単な抵抗テストを実行して、シールドに導通性があるかどうかを検証します。これらのテストは不正確で、しばしばグランド経路とシールドの導通性を混同し、シールドの断線を誤って識別することあります。他のテスターでは、シールドに破損があることがわかりますが、正しい場所を特定できないため、どこから再作業を開始すればよいかわかりません。DSX ケーブルアナライザー・シリーズは、シールドの導通性問題が発生した位置までの距離、スクリーンの完全性の正確な状態を報告する初めてのフィールド・テスターです。これは、シールドの導通性がエイリアン・クロストーク性能を保つために不可欠なデータ・センターおよび Cat 8 の敷設において特に重要です。
