ワイヤーエキスパート　WX-500

詳細

カテゴリネットワーク機器・測定器
型番 WX-500
メーカー Softing　原田産業　
在庫 △

販売取扱製品
レンタル可能製品
ファイナンス
リース可能製品
オンライン
商談対象

概要/特徴

※為替相場変動での価格改正があります。

LAN認証測定なら、これで十分です。

Softing(ソフティング)社製ワイヤーエキスパートWX-500はLANケーブル工事の必需品です。WX-500でCat6Aまでのケーブル認証測定が可能です。さらに、アップグレードすることで、シングルモード/マルチモードの光ファイバ測定も可能になります。

各ケーブル認証試験をサポート
TIA 568-C2、Cat5e,6,6A
ISO/IEC 11801,EN50173 Class D,E,EA
JIS X5150：2016
パッチコード
測定周波数：1～500MHz
ローカル・リモート両ユニットにタッチパネルを搭載。両側から試験開始、結果の確認、データの保存が可能。
試験時間：13秒以内(Cat6A)
内蔵メモリ：700MB(テスト結果4,000件保存可能)
測定確度：TIA レベル3eに準拠(ETL認定済み)
多様なオプション：光ファイバ(シングルモード/マルチモード) ※アップグレード必要

測定項目

挿入損失
NEXT(近端漏話減衰量)/PSNEXT
ACR-F/PSACR-F
ACR-N/PSACR-N(※ISO/IEC規格を選択で測定可)
リターンロス/ループ抵抗
ワイヤマップ(シールド含む)
ケーブル長/伝播遅延/遅延時間差

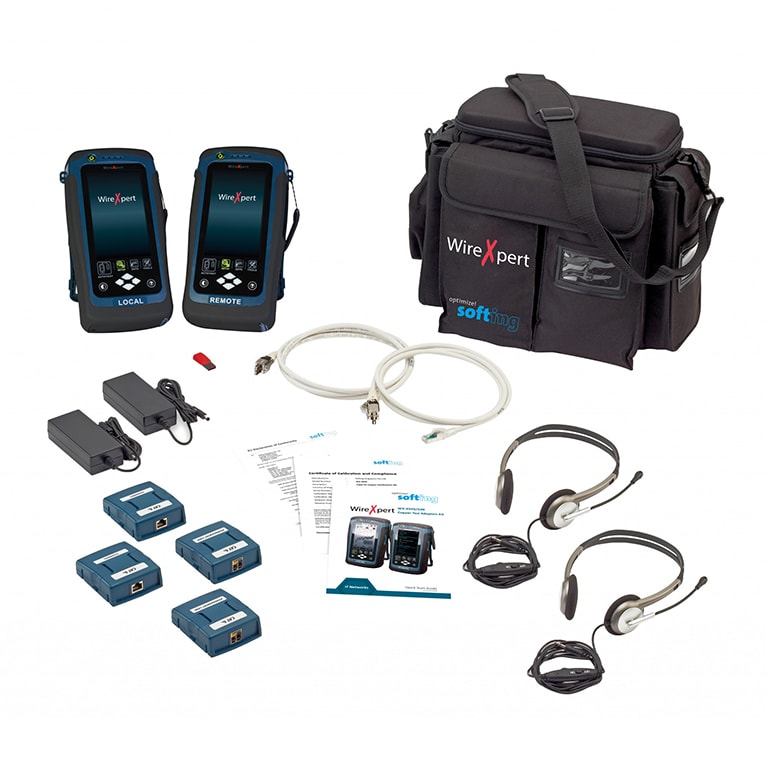

製品イメージ

仕様

構成品
・ワイヤーエキスパートWX-500本体 1セット (ローカル/リモートユニット各1台)
・チャネルアダプタ 2個
・パーマネントリンクアダプタ 2個
・パーマネントリンクコード 2本
・ACアダプタ 2個・USBメモリ 1個
・トークヘッドセット 2個
・ソフトキャリングケース 1個
・取扱説明書

オプション
・チャネルテストアダプタセット：WX_AD_6ACH2
・パーマネントリンクアダプタ：WX_AD_6ALINK1
・パーマネントリンクコード：WX_AC_6ALCORD1
・バッテリパック：WX_AC_BAT1
・トークセット：WX_AC_TALKSET1
