ワイヤーエキスパート　WX-500R

詳細

カテゴリネットワーク機器・測定器
型番 WX-500R
メーカー Softing　原田産業　
在庫 ✕

販売取扱製品
レンタル可能製品
ファイナンス
リース可能製品
オンライン
商談対象

概要/特徴

※為替相場変動での価格改正があります。

LANケーブルテスタの決定版

Cat6AまでのLAN認証測定と測定結果のレポート作成が簡単に行えます。オフィスや工場、学校、データセンター等のネットワークケーブル施工の品質保証にご利用下さい。
必要最低限の認証試験を行うことができ、かつコストが抑えられます。

各ケーブル認証試験をサポート
TIA 568-C2、Cat5e,6,6A
ISO/IEC 11801,EN50173 Class D,E,EA
JIS X5150：2016
パッチコード
測定周波数：1～500MHz
ローカル/リモート両ユニットにタッチパネルを搭載。両側から試験開始、結果の確認、データの保存が可能。
試験時間：13秒以内(Cat6A)
内蔵メモリ：700MB(テスト結果6,000件相当)
豊富なオプションアダプタ：光ファイバ(シングルモード/マルチモード(EF))、パッチコード、同軸ケーブルetc
機器認定：大手ケーブルメーカー20社以上が認定。

測定項目

挿入損失
NEXT(近端漏話減衰量)/PSNEXT
ACR-F/PSACR-F
ACR-N/PSACR-N(※ISO/IEC規格を選択で測定可)
リターンロス/ループ抵抗
ワイヤマップ(シールド含む)
ケーブル長/伝播遅延/遅延時間差

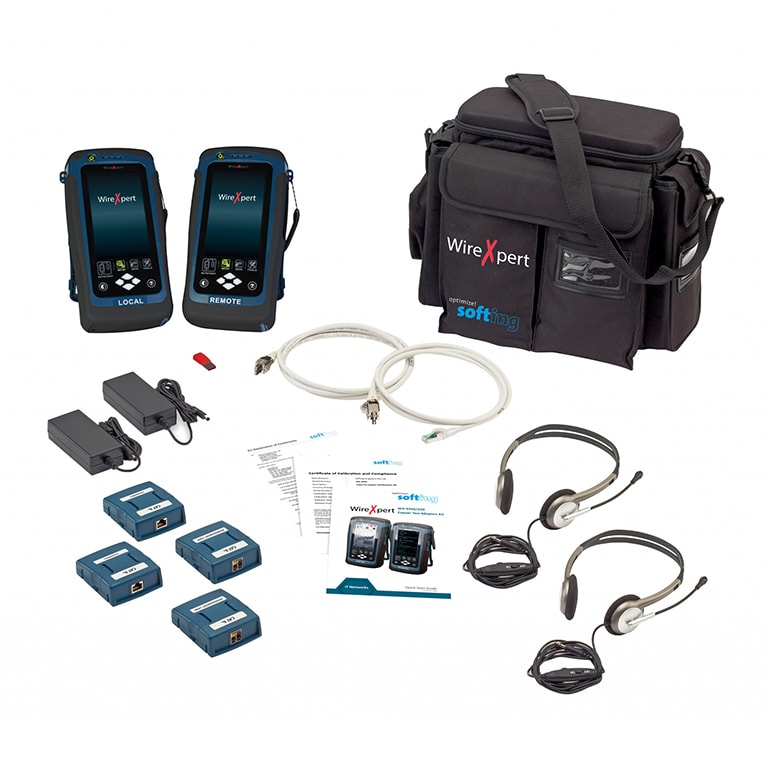

製品イメージ

仕様

構成品
・ワイヤーエキスパートWX-500R本体 1セット (ローカル/リモートユニット各1台)
・チャネルアダプタ 2個
・パーマネントリンクアダプタ 2個
・パーマネントリンクコード 2本
・ACアダプタ 2個
・USBメモリ 1個
・トークヘッドセット 2個
・ソフトキャリングケース 1個
・取扱説明書

オプション
・パッチコードテストアダプタ(Cat5e/6/6A)
・光ファイバテストキット(シングルモード)
・光ファイバテストキット(マルチモード)
・光ファイバテストキット(マルチモード EF適合)
・ソフトウェアアップグレード(Cat8対応)
